Przemysłowa maszyna do odzyskiwania helu o współczynniku odzyskiwania ≥ 90% dla urządzeń do badania wycieku helu

Hel nie znika po zakończeniu testu szczelności. Duża część gazu pozostaje wewnątrz komory badawczej, rurociągów i podłączonych do nich armatury. Jeżeli jest on odpowietrzany po każdym cyklu, w celu utrzymania ciągłości produkcji konieczne jest ciągłe dostarczanie świeżego helu. Z biegiem czasu staje się to jednym z najwyższych kosztów operacyjnych w testowaniu szczelności helu.

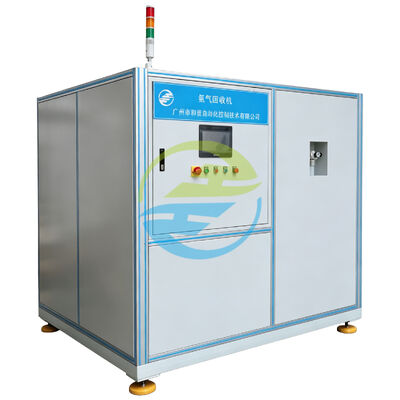

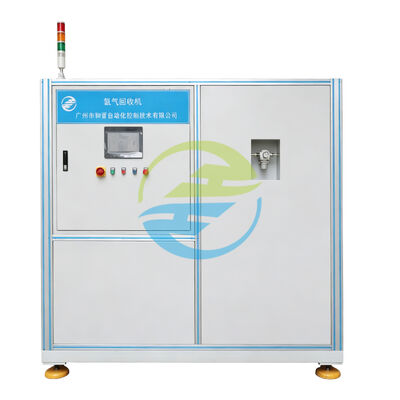

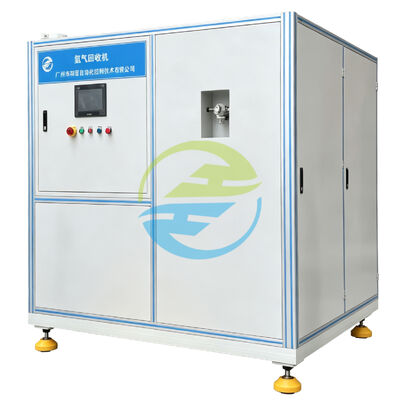

Maszyna do odzyskiwania helu HJ-HS-4 jest instalowana pomiędzy sprzętem do badania szczelności a systemem dostarczania helu w celu odzyskiwania pozostałego gazu przed jego uwolnieniem. Zamiast traktować hel jako materiał jednorazowego użytku, maszyna zwraca go do procesu produkcyjnego po oczyszczeniu i dostosowaniu stężenia. Odzyskany hel jest sprężany, magazynowany i dostarczany z powrotem do stacji badania szczelności po osiągnięciu wymaganych warunków pracy.

Zamiast zmieniać samą metodę badania szczelności, system odzyskiwania zmienia sposób przepływu helu przez linię produkcyjną. Współpracuje z istniejącym sprzętem do badania szczelności helu i staje się częścią procesu cyrkulacji gazu bez wpływu na sekwencję testowania.

Opracowany przez HeJin, HJ-HS-4 nadaje się do środowisk produkcyjnych, w których testy szczelności helu są przeprowadzane w sposób ciągły przez cały dzień. Niezależnie od tego, czy aplikacja obejmuje wymienniki ciepła, komponenty chłodnicze, części samochodowe czy uszczelnione produkty przemysłowe, system pomaga producentom odzyskać hel nadający się do ponownego wykorzystania przy jednoczesnym utrzymaniu stabilnej produkcji.

Każdy test szczelności kończy się, gdy hel pozostaje w obwodzie testowym. Chociaż ilość różni się w zależności od wielkości produktu i procedury testowania, uwolnienie pozostałego gazu oznacza ponowny zakup tej samej ilości przed następnym cyklem produkcyjnym.

Odzyskiwanie helu zmienia ten proces.

Zamiast usuwać gaz, maszyna do odzyskiwania przenosi go do zamkniętego systemu cyrkulacyjnego. Po zebraniu hel jest oczyszczany, sprężany i przechowywany do momentu osiągnięcia warunków pracy wymaganych przez sprzęt do badania szczelności. Świeży hel dodawany jest dopiero wtedy, gdy monitorowane stężenie spadnie poniżej zadanej wartości.

Dzięki takiemu podejściu odzyskany hel może zostać wykorzystany w wielu cyklach testowych, a nie tylko raz.

Maszyna do odzyskiwania jest zwykle instalowana pomiędzy stacją badania szczelności helu a źródłem magazynowania helu.

Podczas pracy sprzęt do badania szczelności pracuje dokładnie tak samo jak poprzednio. Różnica zaczyna się po każdym cyklu testowym.

Pozostały hel jest automatycznie kierowany do rurociągu odzyskiwania zamiast usuwany. Następnie maszyna do odzyskiwania samodzielnie wykonuje pozostałe procesy przed zwróceniem zakwalifikowanego helu na linię produkcyjną.

Ponieważ sekwencja odzyskiwania przebiega automatycznie, operatorzy produkcji nie muszą przerywać testów ani ręcznie przesyłać gazu pomiędzy różnymi zbiornikami magazynowymi.

Odzyskiwanie helu jest przydatne tylko wtedy, gdy zawrócony gaz nadaje się do badania szczelności.

HJ-HS-4 monitoruje zarówno stężenie gazu, jak i ciśnienie robocze podczas całego procesu odzyskiwania.

Kiedy stężenie helu spada, automatycznie dodawany jest świeży hel.

W przypadku zmiany ciśnienia roboczego układ sterowania dostosowuje sekwencję odzyskiwania, aby utrzymać stabilną dostawę gazu.

Kontrolując w sposób ciągły te warunki pracy, maszyna dostarcza odzyskany hel, który pozostaje odpowiedni do powtarzalnych zastosowań związanych z testowaniem szczelności.

Opis standardowy

• ISO 20485 Badania nieniszczące – Badanie szczelności – Metoda gazu znakującego
• ISO 12100 Bezpieczeństwo maszyn — Ogólne zasady projektowania
• IEC 60204-1 Bezpieczeństwo maszyn — Wyposażenie elektryczne maszyn
• Klasyfikacja jakości sprężonego powietrza ISO 8573-1 (odniesienie do oczyszczania gazu)
• ISO 14644-1 Kontrola czystości w środowiskach przemysłowych

Oczekuje się, że urządzenia produkcyjne będą działać w sposób ciągły, często na wiele zmian, bez zakłócania harmonogramu produkcji. Dlatego też system odzysku został zaprojektowany z myślą o stabilnej pracy i prostej konserwacji.

Maszyna pobiera, oczyszcza, monitoruje stężenie i uzupełnia hel automatycznie po każdym teście szczelności. Operatorzy muszą jedynie monitorować stan pracy za pomocą interfejsu ekranu dotykowego, a sekwencja odzyskiwania przebiega zgodnie z ustawionymi parametrami.

Modułowy układ upraszcza również rutynową konserwację. Filtry, zawory i główne zespoły funkcjonalne są rozmieszczone w sposób umożliwiający wygodną kontrolę i wymianę, co pomaga skrócić czas konserwacji podczas planowych serwisów.

HeJin specjalizuje się w projektowaniu i produkcji automatycznych urządzeń do badania szczelności do produkcji przemysłowej.

Asortyment produktów firmy obejmuje maszyny do testowania szczelności helu, systemy odzyskiwania helu, urządzenia do ładowania czynnika chłodniczego, systemy próżniowe i niestandardowe rozwiązania automatyzacji stosowane w przemyśle motoryzacyjnym, chłodniczym, wymiennikach ciepła i zarządzaniu temperaturą.

Od projektu mechanicznego i integracji elektrycznej po rozwój oprogramowania i montaż sprzętu – każdy projekt jest realizowany przez zespół inżynierów i producentów HeJin. Umożliwia to klientom uzyskanie sprzętu odpowiadającego ich wymaganiom produkcyjnym, zamiast dostosowywania procesu produkcyjnego do standardowych maszyn.
