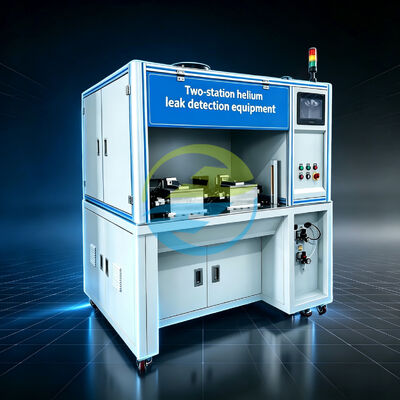

Urządzenie do badania wycieków helu z relajem o wysokiej precyzji do automatycznej kontroli szczelności gazu z dwiema stacjami badawczymi

Precyzyjny przekaźnikowy sprzęt do badania szczelności helu do automatycznej kontroli szczelności gazu za pomocą dwóch stanowisk testowych

Wprowadzenie produktu

Przekaźnik może z zewnątrz wyglądać na idealnie zmontowany, jednak jego szczelność może zależeć od defektów, których nie da się dostrzec podczas oględzin.

Dlatego dla producentów przekaźników samochodowych, szczelnych komponentów elektrycznych i innych precyzyjnych zespołów testowanie szczelności jest czymś więcej niż kolejnym etapem kontroli jakości. Jest to praktyczny sposób sprawdzenia, czy gotowy element osiągnął wymagany poziom gazoszczelności, zanim przejdzie do kolejnego etapu produkcji.

Dwustanowiskowy sprzęt do testowania szczelności helu został opracowany specjalnie z myślą o tym wymaganiu.

System wykorzystuje hel jako gaz znakujący. Ponieważ hel może przepływać przez bardzo małe ścieżki wycieku, można go wykryć za pomocą detektora nieszczelności helu, gdy uszczelniony przedmiot ma ścieżkę wycieku. To sprawia, że ​​badanie szczelności helem jest szczególnie przydatne w przypadku komponentów, w przypadku których same konwencjonalne badania spadku ciśnienia lub szczelności mogą nie zapewnić wystarczającej czułości.

Konfiguracja dwustanowiskowa zapewnia także zespołom produkcyjnym większą elastyczność. Podczas gdy jedno stanowisko wykonuje zaprogramowany cykl testowy, drugie stanowisko może być przygotowane do następnego przedmiotu obrabianego. Pomaga to ograniczyć niepotrzebne oczekiwanie między operacjami i ułatwia integrację sprzętu z ciągłym przepływem pracy.

Jest przeznaczony przede wszystkim do testowania przekaźników, a jego osprzęt i konfigurację procesu można dostosować do rzeczywistej struktury, wymiarów i wymagań testowych przedmiotu obrabianego klienta.

Cechy

Dwie niezależne stacje testowe

Dwustanowiskowa konstrukcja pozwala na realizację czynności badawczych na dwóch niezależnych stanowiskach pracy. Ta konfiguracja jest odpowiednia dla środowisk produkcyjnych, w których producenci muszą zrównoważyć dokładność testowania z praktyczną przepustowością.

Wykrywanie gazu znacznikowego helu

Jako gaz detekcyjny stosowany jest hel. Jego właściwości fizyczne sprawiają, że nadaje się do identyfikacji bardzo małych ścieżek wycieków w uszczelnionych elementach.

Automatyczne wykrywanie wycieków

Sprzęt zaprojektowano w oparciu o automatyczny proces wykrywania wycieków helu, co zmniejsza zależność od ręcznej oceny na właściwym etapie wykrywania.

Konstrukcja urządzenia skupiona na przekaźniku

Sprzęt przeznaczony jest głównie do testowania przekaźników. HeJin może opracować dedykowane oprawy zgodnie z wymiarami przekaźników, strukturą połączeń i wymaganiami produkcyjnymi.

Elastyczna pojemność przedmiotu obrabianego

Opublikowana konfiguracja obsługuje 1–4 detale do kontroli, zapewniając elastyczność w przypadku różnych sposobów załadunku.

Inżynieria zorientowana na produkcję

Zamiast oferować jedynie samodzielny detektor, HeJin opracowuje sprzęt w oparciu o pełny proces testowania klienta, w tym projekt osprzętu, sekwencję testowania i integrację z linią produkcyjną.

Główne funkcje

• Automatyczne wykrywanie wycieku helu
• Kontrola szczelności przekaźnika
• Testowanie gazu znakującego hel
• Praca testowa na dwóch stanowiskach
• Pozycjonowanie uchwytu przedmiotu obrabianego
• Kontrola ciśnienia próbnego
• Ocena wyników wycieku
• itp...

Co może testować ten sprzęt?

Podstawowe zastosowanie testowania szczelnych przekaźników.

Typowe stosowane przedmioty obrabiane mogą obejmować:

• Przekaźniki samochodowe
• Uszczelnione przekaźniki
• Przekaźniki przemysłowe
• Hermetycznie uszczelnione komponenty elektryczne
• Uszczelnione komponenty elektroniczne

System można również uwzględnić w przypadku innych uszczelnionych komponentów, jeśli ich wymiary, sposób podłączenia i wymagania dotyczące próby szczelności są zgodne z wyposażeniem.

W przypadku nowego zastosowania klienci powinni dostarczyć rysunek przedmiotu obrabianego, konstrukcję uszczelnienia, ciśnienie próbne, wymagany dopuszczalny stopień nieszczelności i oczekiwaną zdolność produkcyjną. HeJin może następnie ocenić metodę testowania i konfigurację urządzenia.

Co wykrywa sprzęt?

Koncentruje się na gazoszczelności i szczelności, w tym:

Wyciek zewnętrzny

Wykrywanie wycieków z uszczelnionego przedmiotu do otoczenia.

Wewnętrzne wady uszczelnienia

Wykrywanie ścieżek wycieków spowodowanych uszczelnianiem połączeń, połączeń lub wad konstrukcyjnych.

Ścieżki mikroprzecieków

Detekcja na bazie helu pozwala zidentyfikować bardzo małe ścieżki wycieków, które mogą być trudne do zidentyfikowania poprzez kontrolę wzrokową.

Konsystencja uszczelnienia

Powtarzalny proces testowy pomaga producentom monitorować spójność działania uszczelniającego w poszczególnych partiach produkcyjnych.

Międzynarodowe standardy referencyjne

ISO 20485:2017 – Badania nieniszczące – Badanie szczelności – Metoda gazu znakującego

ISO 20485:2017 to najbardziej bezpośrednio istotna międzynarodowa norma dotycząca badań wycieków gazu znakującego. ISO stwierdza, że ​​norma opisuje techniki wykrywania nieszczelności przy użyciu gazu znakującego i detektora nieszczelności specyficznego dla gazu znakującego.

ISO 20486:2017 – Kalibracja wycieków odniesienia dla gazów

ISO 20486:2017 stanowi część norm ISO 19.100 dotyczących badań nieniszczących obejmujących badania szczelności i kalibrację wycieków referencyjnych dla gazów. Jest to istotne przy ustalaniu identyfikowalnych referencyjnych warunków wycieku dla systemów badania szczelności.

Odniesienie do zarządzania jakością ISO 9001

ISO 9001 zapewnia uznane na całym świecie ramy dla systemów zarządzania jakością.

Ważna aktualizacja na rok 2026: norma ISO 9001:2026 została opublikowana, natomiast norma ISO 9001:2015 została wycofana. Dlatego dokumentacja projektowa powinna wskazywać mające zastosowanie wydanie, a nie automatycznie opisywać ISO 9001:2015 jako wydanie aktualne.

IEC 60529 — Stopnie ochrony zapewniane przez obudowy

Norma IEC 60529 definiuje system kodów IP stosowany do klasyfikacji stopni ochrony zapewnianych przez obudowy sprzętu elektrycznego. Skonsolidowana publikacja IEC zawiera oryginalną normę wraz z jej zmianami.

Dane techniczne

Ujęcia szczegółowe

Jakość obsługi posprzedażnej

Wsparcie inżynieryjne, które trwa po dostawie

W przypadku sprzętu do badania szczelności dostawa nie oznacza końca projektu.

Prawdziwe wyzwanie często zaczyna się, gdy sprzęt trafia do środowiska produkcyjnego: położenie osprzętu, parametry testowe, zasilanie helem, kalibracja przecieków referencyjnych i codzienna obsługa wpływają na stabilność testów.

Dlatego HeJin zapewnia wsparcie techniczne przez cały cykl życia sprzętu.

Często zadawane pytania

1. Jakie produkty może testować ten sprzęt?

Jest przeznaczony do wstępnie napełnionych produktów wymagających badania szczelności helem. Określony asortyment zgodny obejmuje modele korpusów zaworów 250, 400 i 600, a także modele z żywicy epoksydowej 100, 300 i 500. Inne produkty można oceniać na podstawie ich struktury i wymagań testowych.

2. Ile komór próżniowych posiada urządzenie?

Posiada dwie komory próżniowe.

3. Ile produktów można przetestować w każdej komorze?

Każda komora próżniowa jest zaprojektowana tak, aby pomieścić od 1 do 4 detali.

4. Jaki jest próg alarmu wycieku?

Rzeczywiste kryteria akceptacji wyrobów Klienta należy określić w oparciu o ich specyfikacje techniczne i obowiązujące procedury badawcze.

5. Jakiego gazu używa się do badania szczelności?

Hel jest określonym gazem testowym.

6. Jaka jest zdolność produkcyjna?

Podana wydajność produkcyjna wynosi 200 sztuk na godzinę.

7. Czy załadunek i rozładunek odbywa się automatycznie?

Sprzęt jest skonfigurowany do ręcznego załadunku i rozładunku; automatyczny załadunek i rozładunek można dostosować.

8. Jaki zasilacz jest wymagany?

380 V, trójfazowy układ pięcioprzewodowy, 50 Hz.

9. Jaki rodzaj zasilania helem jest wymagany?

Hel dostarczany jest poprzez butle z gazem. Źródło gazu powinno znajdować się w odległości nie większej niż 2 metry od wlotu gazu do urządzenia, przy ciśnieniu wlotowym wynoszącym 0,2 MPa.

10. Jakiego rodzaju sprężone powietrze jest wymagane?

Określone zapotrzebowanie na sprężone powietrze wynosi 0,5–0,7 MPa; Do obsługi zaworu pneumatycznego wymagane jest czyste, suche sprężone powietrze.
