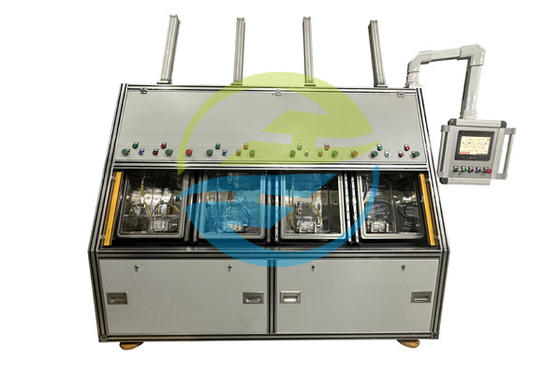

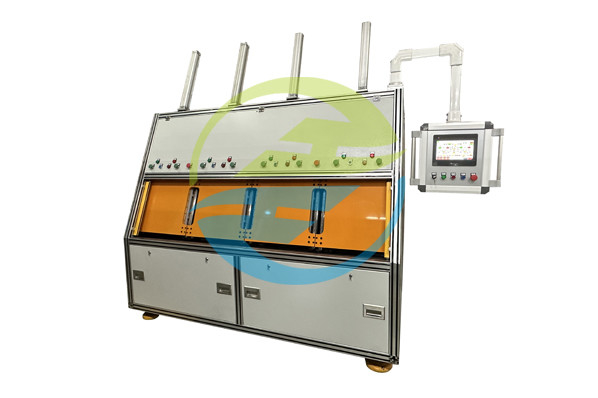

Samochodowa sprężarka klimatyzacji Czterokomorowy system wykrywania wycieków wodoru i azotu

opis produktu

Samochodowa sprężarka klimatyzacji Czterokomorowy system wykrywania wycieków wodoru i azotu

Wprowadzenie samochodowej sprężarki klimatyzacji Czterokomorowy system wykrywania wycieków wodoru i azotu:

Zgodnie z podstawową zasadą wykrywania nieszczelności za pomocą wodoru i azotu, wodór i azot są używane jako gaz znakujący do wypełnienia przedmiotu obrabianego w komorze próżniowej.Następnie detektor wycieku wodoru i azotu może szybko i dokładnie określić sytuację wycieku przedmiotu obrabianego z dużą dokładnością.

Proces wykrywania samochodowej sprężarki klimatyzacji Czterokomorowy system wykrywania wycieków wodoru i azotu:

1. Montaż przedmiotu obrabianego i zamykanie skrzynki próżniowej:

A.Operator umieszcza przedmiot obrabiany w komorze próżniowej, łączy interfejs przedmiotu obrabianego z szybkozłączem wewnątrz komory próżniowej i naciska przycisk start.

B.Automatycznie zamknij komorę próżniową, a cykl wykrywania rozpocznie się natychmiast.

Uwaga: Po obu stronach komory próżniowej zamontowane są osłony kraty.Podczas zamykania drzwi komory próżniowej należy upewnić się, że żadne przedmioty nie przeszkadzają w ruchu komory próżniowej w obszarze zamykania.

2. Odkurzanie komory próżniowej i przedmiotu obrabianego:

A.Automatycznie odkurzaj komorę próżniową, aż poziom próżni wewnątrz osiągnie ustawione ciśnienie otwarcia.

B.Jednocześnie automatycznie odkurz przedmiot obrabiany, aż poziom podciśnienia wewnątrz przedmiotu obrabianego osiągnie ustawioną wartość podciśnienia.

3. Napełnianie przedmiotu obrabianego azotem wodorowym, wyciek medium i wykrywanie drobnego wycieku

A.Automatycznie napełnij obrabiany przedmiot wodorem i azotem gazowym pod ustawionym ciśnieniem, aż ciśnienie wewnątrz przedmiotu osiągnie ustawioną wartość.

B.Detekcja wycieku medium: Po zakończeniu napełniania wodorem i azotem obrabiany przedmiot jest automatycznie utrzymywany pod ciśnieniem, a to, czy nastąpił wyciek medium, jest określane na podstawie wartości spadku ciśnienia wewnątrz przedmiotu obrabianego:

Jeśli wartość spadku ciśnienia wewnątrz przedmiotu przekroczy ustawiony zakres, proces wykrywania nieszczelności zostanie zakończony, a interfejs operacyjny wskaże wyciek medium i odzyskanie gazu.

C.Po zakończeniu wycieku medium wykonaj ocenę mikrowycieku:

Jeśli wykrywacz nieszczelności wykryje sygnał wodoru i azotu przekraczający ustawioną wartość w komorze próżniowej, oznacza to, że w obrabianym przedmiocie występuje drobny wyciek, a na interfejsie operacyjnym pojawia się sygnał wskazania drobnego wycieku.

Jeśli wykrywacz nieszczelności nie wykryje sygnałów wodoru i azotu przekraczających ustawioną wartość w komorze próżniowej, oznacza to, że obrabiany przedmiot przeszedł kontrolę, a na interfejsie operacyjnym pojawia się kwalifikowany sygnał.

4. Napełnianie komory próżniowej

A.Automatycznie napełnij komorę próżniową atmosferą.

B.W tym samym czasie wodór i azot wewnątrz przedmiotu obrabianego są automatycznie odzyskiwane.

5. Rozładunek detalu

A.Jeśli test jest kwalifikowany:

Drzwi komory próżniowej otwierają się automatycznie.Operator odłącza złącze wewnątrz komory od interfejsu przedmiotu obrabianego.

B.Jeśli test się nie powiedzie:

Naciśnij ręcznie przycisk potwierdzenia, a drzwi komory próżniowej otworzą się automatycznie.Operator odłącza złącze wewnątrz pudełka od interfejsu przedmiotu obrabianego.

C.Jeśli podczas procesu wykrywania wystąpi alarm:

Ręcznie naciśnij przycisk potwierdzenia.Drzwi komory próżniowej otwierają się automatycznie.Naciśnij monit o komunikat o błędzie na ekranie dotykowym, aby usunąć stan alarmu, a następnie ponownie przetestuj obrabiany przedmiot.

Uwaga: W przypadku sortowania produktów, w których wykryto wycieki: 1. Wyjmij jeden przedmiot obrabiany i pozostaw jeden przedmiot obrabiany.2. Kontynuuj testowanie jednego elementu obrabianego pozostawionego w komorze zgodnie z normalną metodą działania.Cykl ten trwa do momentu wykrycia konkretnego nieszczelnego przedmiotu obrabianego.

parametr Samochodowa sprężarka klimatyzacji Czterokomorowy system wykrywania wycieków wodoru i azotu:
