Ceramic Shell System wykrywania wycieków helu Szybkość wycieku 1,0 * 10-9 Pa · m3 / sek

opis produktu

System wykrywania wycieków helu z powłoką ceramiczną

Ceramic Shell System wykrywania wycieków helu Szybkość wycieku 1,0 * 10-9 Pa · m3 / sek

Wstęp doSystem wykrywania wycieków helu z powłoką ceramiczną:

Zgodnie z podstawową zasadą wykrywania nieszczelności helu, wykorzystując hel jako gaz znakujący, system automatycznie i szybko wykrywa nieszczelność przedmiotu obrabianego.W przypadku wycieku system uruchomi alarm.

Proces wykrywaniazSystem wykrywania wycieków helu z powłoką ceramiczną:

1. Operator umieszcza przedmiot obrabiany w stałym uchwycie i naciska przycisk start.

2. Skrzynka próżniowa zamyka się automatycznie, a urządzenie automatycznie się uszczelnia.

3. System automatycznie odkurza skrzynkę próżniową i obrabiany przedmiot.

4. System automatycznie napełni produkt helem.

5. System automatycznie przeprowadza wykrywanie nieszczelności produktu.

6. Jeżeli wynik badania jest kwalifikowany:

A.System automatycznie usuwa hel.

B.System automatycznie otwiera drzwi komory próżniowej.

C.Kwalifikowana lampka kontrolna jest włączona, a operator rozładowuje produkt.

D.Operator instaluje kolejny produkt do kontroli i rozpoczyna nowy cykl testowania.

7. Jeżeli wynik testu jest bez zastrzeżeń:

A.System automatycznie usuwa hel.

B.Ręcznie naciśnij przycisk potwierdzenia.

C.Automatyczne rozpakowywanie.

D.Świeci się kontrolka braku kwalifikacji, a operator rozładowuje produkt.

mi.Operator instaluje kolejny produkt do kontroli i rozpoczyna nowy cykl testowania.

CechąSystem wykrywania wycieków helu z powłoką ceramiczną:

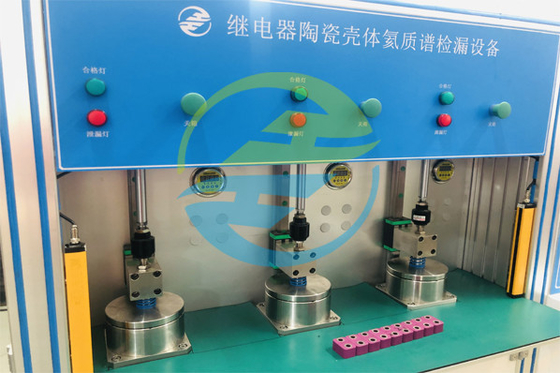

1. Sprzęt ma trzy skrzynki próżniowe, które działają w połączeniu, co wymaga tylko jednego operatora do obsługi sprzętu.

2. Przedmiot obrabiany automatycznie kończy cały proces w skrzynce próżniowej, która przyjmuje strukturę w kształcie dzwonu i może automatycznie otwierać się i zamykać w górę iw dół.Operator musi tylko załadować i rozładować materiały, a załadunek i rozładunek jest prosty i wygodny.

3. Oprawa skrzynki próżniowej może montować do jednego przedmiotu na raz.Jeśli nie jest konieczne instalowanie przedmiotu obrabianego, odpowiedni otwór montażowy przedmiotu obrabianego można zablokować zaślepką.

4. Wykrywanie helu wykorzystuje importowany wykrywacz nieszczelności o maksymalnej dokładności wykrywania nieszczelności 5 * 10-13 Pa · m3/s.Proces wykrywania nieszczelności może identyfikować duże i małe detale z nieszczelnościami, oszczędzając zużycie helu.

5. Urządzenie jest losowo dostarczane z symulowanym wyciekiem 1,0E-9 Pa·m3/s, z atestem wydanym przez krajowy urząd metrologiczny na wyciek.

6. Odległość między zaworem wypełnionym helem a obrabianym przedmiotem jest niewielka, zużycie gazu jest niskie, a koszt produkcji jest zmniejszony.

7. System jest kontrolowany przez PLC.I wyświetlaj różne informacje na kolorowym ekranie dotykowym.

8. Bezpieczeństwo pracy sprzętu, z ochroną bezpieczeństwa i zatrzymaniem awaryjnym, funkcją resetowania.

9. Konstrukcja sprzętu spełnia wymagania ergonomiczne.

parametr System wykrywania wycieków helu z powłoką ceramiczną:
