Wysoce precyzyjny ręczny wykrywacz wycieków
Osoba kontaktowa : Tessa Huang
Numer telefonu : +86 18027403449
Co to jest? : +8618027403449
| Minimalne zamówienie : | 1 zestaw | Cena : | Negotiatable |
|---|---|---|---|
| Szczegóły pakowania : | sklejka | Czas dostawy : | 90 dni |
| Zasady płatności : | T / T, L / C | Możliwość Supply : | 3 zestawy na 3 miesiące |
| Miejsce pochodzenia: | Chiny | Nazwa handlowa: | HeJin |
|---|---|---|---|
| Orzecznictwo: | Third party calibration certificate(cost additional) |
|
Szczegóły informacji |
|||
| Próbka badana: | Płytowy wymiennik ciepła | Stacje testowe: | 2) |
|---|---|---|---|
| gaz do prób szczelności: | Hel | Tryb sterowania: | Sterowanie PLC |
| Ciśnienie wycieku azotu: | 5,5 MPa | Ciśnienie wycieku helu: | 5,0 Mpa |
| Punkt odrzucenia: | 5,0E-7Pa.m3 / sek. | Funkcjonować: | Płytowy wymiennik ciepła systemu kontroli szczelności helu |
| Stopień odzysku helu: | ≥98% | ||
| Podkreślić: | 850 * 750 * 400 mm Maszyna do badania wycieku helu,850 * 750 * 400 mm 2 stacje testowe,2 stacje testowe Test wycieku helu |
||
opis produktu

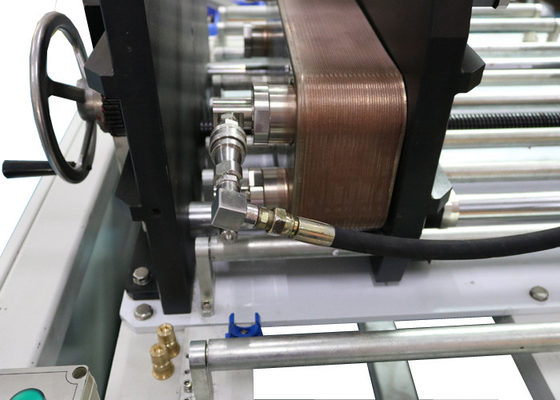

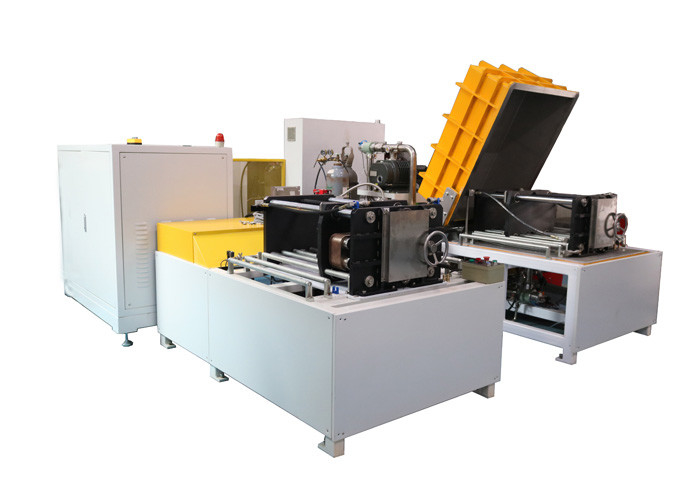

Sprzęt do testowania wycieków helu do płytowego wymiennika ciepła z 2 stacjami testowymi
Zasada testu:
Zgodnie z podstawową zasadą wykrywania wycieków helu, hel jest używany jako gaz znakujący.W cyklu wykrywania nieszczelności wewnętrznej do wnęki B przedmiotu obrabianego napełnia się hel w celu wykrycia wycieku wewnętrznego między A i B;w zewnętrznym cyklu wykrywania nieszczelności A i B są jednocześnie wypełnione helem, aby wykryć wyciek z komory;detektor wycieku helu może dokładnie określić wyciek z płytowego wymiennika ciepła z dużą dokładnością, szybko i dokładnie.
Przedmiot obrabiany najpierw wykrywa wyciek wewnętrzny na stacji wykrywania wycieków wewnętrznych, a następnie przepycha produkt do stacji wykrywania wycieków zewnętrznych przez linię przenośnikową w celu wykrycia wycieku zewnętrznego.
W przypadku przedmiotu obrabianego z trzema wnękami, w cyklu wykrywania przecieków wewnętrznych, wnęka A jest wypełniona helem w celu wykrycia przecieku między AB a AC;w cyklu wykrywania wycieków zewnętrznych, A, B i C są jednocześnie napełniane helem w celu wykrycia zewnętrznego wycieku wnęki.Sprzęt do badania wycieków
Parametry: (można dostosować do wymagań klienta)
| Przedmiot obrabiany | Płytowy wymiennik ciepła.Sprzęt do badania wycieków |
| Stacja do badania szczelności | Dwie stacje: jedna do badania wytrzymałości przedmiotu obrabianego i szczelności wewnętrznej, druga do badania szczelności zewnętrznej |

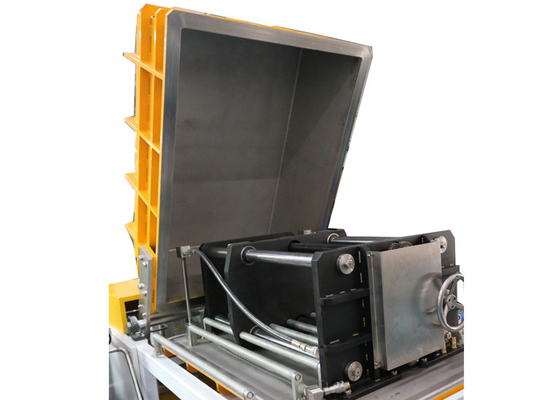

| Wielkość komory badawczej |
850 * 750 * 400 mm Można zainstalować duży przedmiot obrabiany (620 * 500 * 250 mm) lub 2 małe elementy (320 * 100 * 77 mm) |
| Gaz do testu szczelności brutto | Azot |
| Ciśnienie wycieku azotu | 5,5 MPa |
| Gaz do dokładnego testu szczelności | 100% helu |
| Ciśnienie wycieku helu | 5,0 MPa |
| Punkt odrzucenia | 5,0E-7Pa.m3/ sek. |
| Czas cyklu | Sprawdzenie 480 małych elementów lub 240 dużych elementów zajmuje 8 godzin |
| Wskaźnik odzysku helu | ≥98% |
