Stanowisko badawcze do testowania cyklu termicznego chłodnicy do testowania trwałości na gorąco i na zimno płynu chłodzącego z konfigurowalnym zakresem temperatur od -40°C do 130°C i regulowanym ciśnieniem 0,1-0,6 MPa

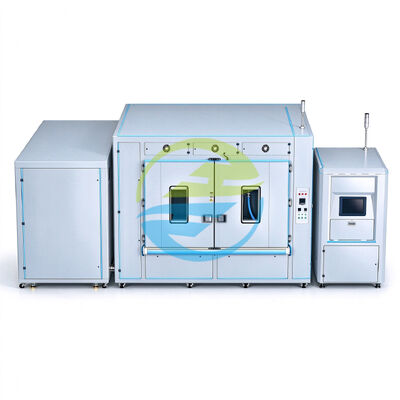

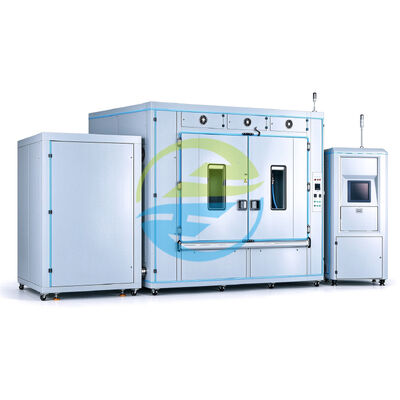

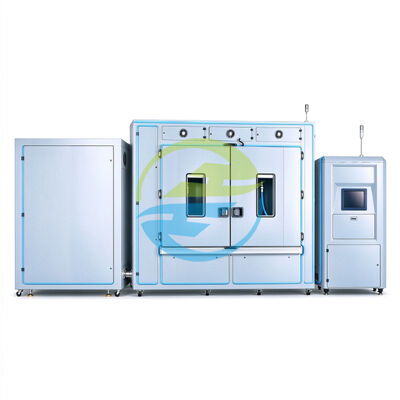

Stół probierczy do cyklu termicznego chłodnicy samochodowej do badań trwałościowych płynu chłodzącego na gorąco i zimno

Przegląd produktu

Chłodnice i wymienniki ciepła samochodowe muszą wytrzymać wielokrotne zmiany temperatury płynu chłodzącego przez cały okres ich eksploatacji. Stół probierczy do cyklu termicznego chłodnicy samochodowej jest przeznaczony do pomocy producentom i laboratoriom badawczym w ocenie trwałości komponentów w kontrolowanych warunkach cyrkulacji cieczy na gorąco i zimno.

Dzięki konfigurowalnemu zakresowi temperatur medium od -40°C do 130°C, zakresowi ciśnienia testowego od 0,1 do 0,6 MPa i przepływowi od 10 do 100 l/min, system ten obsługuje różnorodne zastosowania cyklu termicznego chłodnic samochodowych. Opracowane i wyprodukowane przez HeJin, urządzenie może być skonfigurowane zgodnie z wymaganiami próbki, procedurami testowymi i obowiązującymi normami branżowymi.

Wprowadzenie do produktu

Stojak do testowania szoku termicznego chłodnicy samochodowej jest przeznaczony do testów cyklu termicznego kompatybilnych chłodnic samochodowych i zespołów wymienników ciepła chłodzonych cieczą. Poprzez cyrkulację wybranego medium testowego przez próbkę w kontrolowanych warunkach temperaturowych, pomaga inżynierom ocenić, jak komponenty reagują na powtarzające się ogrzewanie i chłodzenie.

Podczas pracy pojazdu chłodnice doświadczają zmieniających się temperatur płynu chłodzącego i warunków cyrkulacji. Powtarzające się rozszerzanie i kurczenie termiczne może obciążać rurki, kolektory, połączenia, uszczelki i interfejsy łączące. Testy cyklu termicznego pomagają producentom zidentyfikować potencjalne słabości, ulepszyć projekty produktów i zweryfikować trwałość, zanim produkty przejdą do następnego etapu walidacji.

Jako część gamy urządzeń do testowania części samochodowych, system ten obsługuje konfigurowalne ciśnienie, przepływ, temperaturę medium, częstotliwość cykli i czas trwania testu. Warunki testowe mogą być ustalane zgodnie z wymaganiami klienta i obowiązującą procedurą testową.

HeJin zapewnia wewnętrzne projektowanie i produkcję inżynieryjną, pomagając klientom omówić ich cele testowe i określić odpowiednią konfigurację sprzętu przed złożeniem zamówienia.

Cechy produktu

Szeroki zakres konfigurowalnych temperatur

Temperatura medium testowego może być konfigurowana w zakresie od -40°C do 130°C. Zapewnia to elastyczność programów testowania chłodnic samochodowych, które wymagają różnych warunków pracy na gorąco i zimno.

Regulowane ciśnienie i przepływ płynu chłodzącego

Określony zakres ciśnienia wynosi od 0,1 do 0,6 MPa, podczas gdy przepływ można konfigurować od 10 do 100 l/min. Parametry te pozwalają na dostosowanie warunków testowych do próbki i zatwierdzonej procedury testowej.

Powtarzalne cykle termiczne

Urządzenie obsługuje częstotliwość cykli termicznych od 3 do 15 cykli na godzinę. Rzeczywisty profil cyklu, w tym przejścia temperaturowe i okresy stabilizacji, powinien być ustalony zgodnie z wymaganą metodą testową i potwierdzonymi możliwościami urządzenia.

Kompatybilne ciekłe media testowe

Określone media testowe obejmują płyn chłodzący i wodne roztwory glikolu etylenowego. Wybrane medium musi być kompatybilne z materiałami zwilżanymi urządzenia, uszczelkami, temperaturą pracy i wymaganiami próbki.

Elastyczna konfiguracja inżynieryjna

Chłodnice i wymienniki ciepła różnią się objętością wewnętrzną, konstrukcją połączeń, wymaganiami przepływu i limitami ciśnienia. HeJin może przeanalizować te szczegóły aplikacji, aby określić odpowiednią konfigurację dla zamierzonego testu.

Wsparcie bezpośrednio od producenta

Od dyskusji technicznych i projektowania urządzeń po koordynację produkcji i pomoc posprzedażną, HeJin zapewnia bezpośrednią komunikację z producentem przez cały projekt, w ramach uzgodnionego zakresu usług.

Obowiązujące normy i odniesienia do testów

QC/T 468 — Chłodnica samochodowa

QC/T 468 określa wymagania techniczne i dotyczące wydajności oraz metody testowania chłodnic samochodowych.

GMW 14193 — Specyfikacja produktu i procedury testowania chłodnicy

GMW 14193 to specyfikacja inżynierii motoryzacyjnej związana z walidacją i testowaniem chłodnic. W zależności od obowiązującej edycji i wymagań projektu, odpowiednie tematy mogą obejmować walidację produktu, ocenę trwałości, warunki pomiaru i wymagania dotyczące wydajności.

JB/T 7356 i JB/T 10408

Dokumenty te są zawarte w dostarczonej liście odniesień technicznych. Ich pełne tytuły, aktualne edycje i znaczenie dla zamierzonego zastosowania cyklu termicznego powinny zostać zweryfikowane przed użyciem jako formalne odniesienia zgodności.

Specyfikacje techniczne

Podstawowe zasady testowania

Kontrolowany cykl termiczny cieczy

Wybrane medium krąży przez próbkę w kontrolowanych warunkach temperaturowych. Procedura testowa określa etapy gorące i zimne, wymagania dotyczące przejść, okresy stabilizacji i całkowitą liczbę cykli.

Koordynacja ciśnienia i przepływu

Warunki ciśnienia i przepływu muszą być wybierane wraz z granicami projektowymi próbki i wymaganą metodą testową. Ich prawidłowa konfiguracja pomaga ustalić powtarzalne warunki cyrkulacji płynu chłodzącego.

Powtarzalne sekwencje testowe

Dobrze zdefiniowany program cyklu termicznego określa docelowe temperatury, warunki przejść, czasy stabilizacji, częstotliwość cykli i wymaganą liczbę cykli. Wszelkie funkcje automatyzacji i rejestracji zależą od uzgodnionej konfiguracji urządzenia.

Kompatybilność próbki i medium

Należy wziąć pod uwagę medium testowe, materiały komponentów, elementy uszczelniające i zwilżane części urządzenia. Jest to szczególnie ważne podczas testowania w ekstremalnych temperaturach lub przy użyciu wodnych roztworów glikolu etylenowego.

Wybór urządzenia oparty na inżynierii

Przed produkcją HeJin może przeanalizować rysunki próbek, wymiary połączeń, wymagania temperaturowe, ciśnienie, przepływ i obowiązujące normy, aby pomóc w ustaleniu praktycznej konfiguracji testowej.

Główne funkcje

Stół probierczy do zmęczenia termicznego wymienników ciepła samochodowych może być skonfigurowany do obsługi następujących funkcji testowych:

Cyrkulacja cieczy na gorąco i zimno: Cyrkuluje wybrane medium testowe przez kompatybilne próbki chłodnic i wymienników ciepła.

Kontrola temperatury medium: Ustanawia wymagane temperatury testowe w ramach skonfigurowanego zakresu pracy.

Regulacja warunków ciśnienia: Obsługuje ustawienia ciśnienia testowego w określonym zakresie 0,1–0,6 MPa.

Regulacja przepływu: Obsługuje konfigurowalne przepływy cyrkulacji od 10 do 100 l/min.

Sekwencjonowanie cykli termicznych: Obsługuje powtarzalne cykle termiczne z określoną częstotliwością od 3 do 15 cykli na godzinę.

Powtarzalna ocena trwałości: Pozwala komponentom na przejście przez określoną liczbę cykli termicznych.

Konfiguracja testu specyficzna dla aplikacji: Pozwala na planowanie warunków testowych wokół charakterystyki próbki i wymagań testowych klienta.

Inspekcja po teście: Obsługuje późniejszą inspekcję pod kątem wycieków, deformacji, pęknięć lub innych określonych kryteriów akceptacji.

Zautomatyzowane wykrywanie wycieków, rejestrowanie danych, generowanie raportów i dodatkowe funkcje monitorowania powinny zostać potwierdzone z HeJin przed złożeniem zamówienia, jeśli są wymagane dla danej aplikacji.

Często zadawane pytania

P1: Co to jest stół probierczy do cyklu termicznego chłodnicy samochodowej?

Jest to system testowy, który cyrkuluje medium ciekłe przez kompatybilną chłodnicę lub wymiennik ciepła w powtarzających się warunkach gorąco-zimno, aby ocenić trwałość cyklu termicznego.

P2: Jaki zakres temperatur obsługuje HJ-APTE1017?

Dostarczona specyfikacja wymienia konfigurowalny zakres temperatur medium od -40°C do 130°C. Osiągalny profil temperatury i czas przejścia powinny zostać potwierdzone dla zamierzonego zastosowania testowego.

P3: Jakie są dostępne zakresy ciśnienia i przepływu?

Określony zakres ciśnienia wynosi od 0,1 do 0,6 MPa, a zakres przepływu od 10 do 100 l/min. Oba są konfigurowalne w podanych zakresach.

P4: Jakie media testowe mogą być używane?

Wymienione media obejmują płyn chłodzący i wodne roztwory glikolu etylenowego. Inne media wymagają przeglądu kompatybilności przed użyciem.

P5: Jakie komponenty samochodowe można testować?

Kompatybilne chłodnice samochodowe, wymienniki ciepła płynu chłodzącego, zespoły rurek i kolektorów chłodnic oraz inne komponenty chłodzone cieczą mogą być brane pod uwagę, w zależności od próbki i wymagań testowych.

P6: Czy urządzenie może wykonywać testy szoku termicznego?

Urządzenie jest przeznaczone do kontrolowanego cyklu cieczy na gorąco i zimno. Jeśli specyfikacja testowa wymaga określonego profilu szoku termicznego, szybkiego czasu przejścia lub zdefiniowanego nachylenia temperatury, wymagana wydajność musi zostać przeanalizowana i potwierdzona przed złożeniem zamówienia.

P7: Czy może ocenić wyciek chłodnicy?

Cykl termiczny może być poprzedzony inspekcją lub pomiarem wycieku. Zintegrowane automatyczne wykrywanie wycieków nie jest potwierdzone przez dostarczoną specyfikację i musi być określone oddzielnie, jeśli jest wymagane.
