Przegubowa sonda palcowa w kształcie stożka o średnicy 25 mm w wieku 10,5–11,5 lat

Nazwa marki:	HeJin
Numer modelu:	HT-U16
MOQ:	1 zestaw
Cena £:	Negotiatable
Warunki płatności:	L / C, T / T
Zdolność do zaopatrzenia:	20 zestawów / miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

calibration certificate (cost additional)

Nazwa produktu:

Sonda przegubowa z płaską i stożkową dłonią w wieku 10,5–11,5 lat

Standard:

UL 60335-2-24

Materiał sondy:

Stal nierdzewna

Długość środkowego palca:

77mm

Średnica środkowego palca:

11,4 mm

Szerokość dłoni (płaska część dłoni):

62mm

Długość od łokcia do nadgarstka:

235mm

Część w kształcie stożka na nasadce palcowej:

25mm

Szczegóły pakowania:

Kartonowe pudło

Podkreślić:

Przegubowa sonda palcowa

sonda palcowa w kształcie stożka 25 mm

Opis produktu

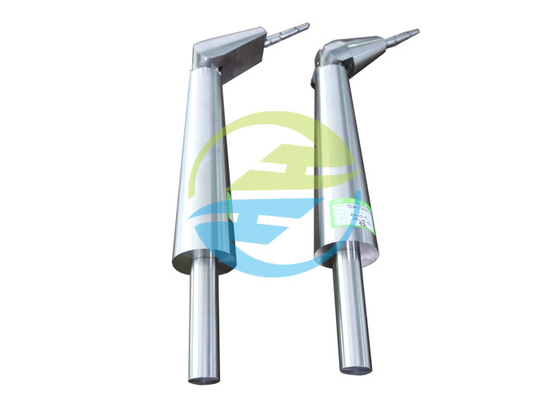

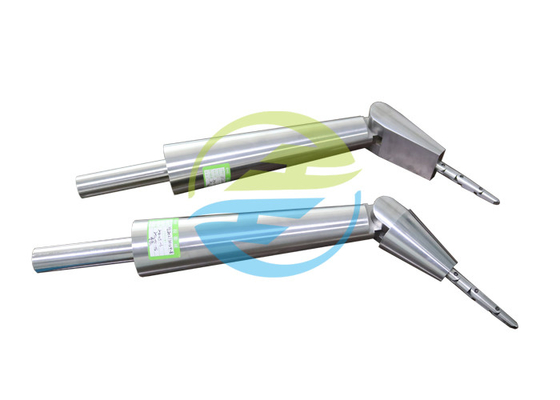

Sonda przegubowa z płaską i stożkową dłonią w wieku 10,5–11,5 lat

Standard:

UL 60335-2-24 Elektryczne urządzenia gospodarstwa domowego i podobne — Bezpieczeństwo — Część 2-24: Wymagania szczegółowe dotyczące urządzeń chłodniczych, urządzeń do lodów i kostkarek do lodu, Załącznik 101.DVA, Rysunek 101. DVA.2

Podanie:

Służy do oceny zagrożeń dla części ruchomych;oraz sondy symulujące dostęp dzieci do niebezpiecznych części.

Podczas oceny potencjalnych punktów zaciskania, i sondy z rysunku 12DV, część 1, rysunek 101. DVA.1 i rysunek 101. DVA.2 nie mogą przebić się przez otwór lub maksymalna siła wywierana przez ruchomą część na sondę jest mniejsza niż 22,2 N (5 lbf) w dowolnym miejscu DOSTĘPNYM przez sondę; Testuj sondę palcową

Parametr:

Przedmiot	Opis wymiaru	Wymiar mm
A	Długość środkowego palca, 95 percentyl	77
b	Średnica środkowego palca, 5 percentyl	11,4
C	Długość dłoni, 95 percentyl	173
D	Długość od łokcia do nadgarstka, 95 percentyl	235
mi	Średnica nadgarstka (obwód podzielony przez pi), 5 percentyl	37
F	Średnica przedramienia (obwód podzielony przez pi), 5 percentyl	57
g	Minimalny LUZ ręki (część w kształcie stożka), 5 percentyla	49,4
h	Część w kształcie stożka na nasadce palcowej	25
i	Szerokość dłoni (płaska część dłoni), 5 percentyl	62
J	Szerokość nadgarstka (stosowana do grubości dłoni – płaska część dłoni), 5 percentyla	29
K	Szerokość dłoni przy nasadce palcowej (płaska część dłoni)	46
L	Długość ramienia, 95 percentyl	a
Uwagi: 1 – Sondy zostały zaprojektowane z środkowym kołkiem do obracania dłoni względem przedramienia.Ruch ten może być równoważnie reprezentowany przez obracanie sondy. 2 – „Końcówka” palcowa jest dostosowana do wymiarów sondy przegubowej UL.Średnica od wierzchołka do pierwszego stawu następnie zwęża się od wymiarów wierzchołka do średnicy palca.Stawy są rozmieszczone równomiernie na długości palca. 3 – Sonda jest zaprojektowana tak, aby umożliwić dłoni "zginanie się" w stosunku do ramienia za pomocą sworznia zawiasu umieszczonego 6 mm (0,24 cala) od długości dłoni (koniec nadgarstka), a dłoń jest ograniczona w zginaniu nie więcej niż 90° w stosunku do ramienia. ^aJeżeli do oceny części wymagane jest ramię, powinno składać się z elastycznej rurki przymocowanej na końcu przedramienia, ponieważ dokładne położenie łokcia nie może być łatwo określone na podstawie wybranych punktów danych.Testuj sondę palcową

Przegubowa sonda palcowa w kształcie stożka o średnicy 25 mm w wieku 10,5–11,5 lat 0
