12,5 mm Sonda badawcza IEC 61032 Rysunek 6 Stalowa kula do testowania ochrony przed ciałami stałymi IP2X

12,5 mm Sondy Testowej 2 wg IEC 61032 Rysunek 6 Stalowa Kula do Testowania Ochrony przed Ciałami Stałymi IP2X

Opis produktu

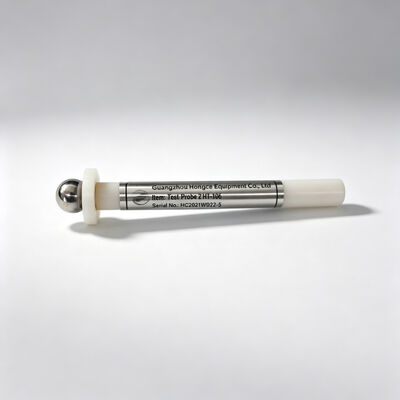

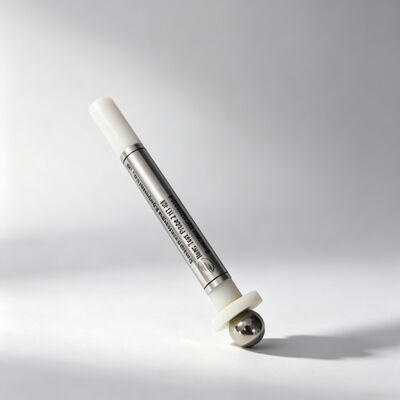

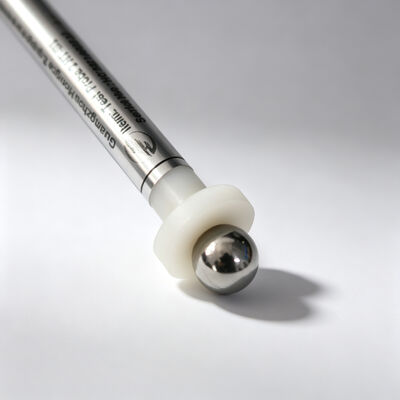

Sonda testowa HeJin 12,5 mm Test Probe 2 to sztywna stalowa kula przeznaczona do weryfikacji ochrony obudów zgodnie z IEC 61032 Rysunek 6. Jest ona używana głównie do sprawdzania, czy obudowa może zapobiec przedostawaniu się ciał stałych o średnicy 12,5 mm lub większej do chronionego wnętrza.

Dzięki precyzyjnie określonej kuli o średnicy 12,5 mm i nylonowemu uchwytowi, ta kompaktowa sonda testowa zapewnia inżynierom, inspektorom jakości i technikom laboratoryjnym prosty sposób na przeprowadzanie powtarzalnych kontroli dostępu do obudowy. Jest szczególnie odpowiednia do weryfikacji związanej z IP2X zgodnie z IEC 60529 oraz do testowania bezpieczeństwa urządzeń domowych i podobnych zgodnie z IEC 60335-1.

Cechy produktu

• Standaryzowana kula 12,5 mm
  Stalowa kula ma nominalną średnicę 12,5 mm, z tolerancją specyfikacji produktu wynoszącą +0,2 / 0 mm.
• Sonda testowa 2 wg IEC 61032 Rysunek 6
  Produkt jest identyfikowany jako Sonda testowa 2 i odpowiada konfiguracji z Rysunku 6, do której odnosi się norma IEC 61032.
• Sztywna konstrukcja testowa
  Produkt wykorzystuje sztywną stalową kulę zamiast elastycznego elementu testowego, co czyni go odpowiednim do weryfikacji wnikania ciał stałych.
• Stalowa kula + nylonowy uchwyt
  Konstrukcja łączy stalową kulę z nylonowym uchwytem dla praktycznej obsługi ręcznej.
• Zastosowanie weryfikacji IP2X
  Sonda jest przeznaczona do weryfikacji związanej z ochroną przed ciałami stałymi o średnicy 12,5 mm lub większej.
• Prosta obsługa ręczna
  Podstawowa sonda nie wymaga skomplikowanego systemu sterowania ani połączenia elektrycznego. Operator może bezpośrednio sprawdzać odpowiednie otwory.

Funkcje produktu

Główną funkcją tej Sondy testowej 2 jest weryfikacja ochrony obudowy przed ciałami stałymi o średnicy 12,5 mm lub większej.

• Weryfikacja ochrony obudowy IP2X
• Inspekcja wnikania ciał stałych
• Inspekcja otworów obudowy
• Weryfikacja bezpieczeństwa produktu
• Walidacja projektu

Sonda jest szczególnie przydatna tam, gdzie producent musi zweryfikować, czy otwory, obszary wentylacyjne, szczeliny lub podobne konstrukcje obudowy nie pozwalają na przedostanie się ciała stałego o średnicy 12,5 mm do chronionego wnętrza.

Międzynarodowe normy referencyjne

• IEC 61032 – Ochrona osób i sprzętu za pomocą obudów – Sondy do weryfikacji
  Rysunek 6 – Sonda testowa 2

IEC 61032 identyfikuje Rysunek 6 jako Sondę testową 2.

• IEC 60529 – Stopnie ochrony zapewnianej przez obudowy (kod IP)
• IEC 60335-1 – Urządzenia domowe i podobne elektryczne – Bezpieczeństwo – Część 1: Wymagania ogólne

Specyfikacje techniczne

Co można przetestować?

Sonda jest głównie związana z następującymi elementami inspekcji:

• Wnikanie ciał stałych
  Sprawdza, czy otwór umożliwia wejście ciała stałego o średnicy 12,5 mm lub większej.
• Weryfikacja ochrony IP2X
  Obsługuje fizyczną weryfikację związaną z ochroną obudowy IP2X zgodnie z IEC 60529.
• Weryfikacja otworów obudowy
  Przydatna do sprawdzania otworów wentylacyjnych, szczelin i innych dostępnych otworów obudowy.
• Weryfikacja projektu produktu
  Może być używana podczas oceny prototypów i projektów przed formalnymi testami zgodności.
• Inspekcja jakości produkcji
  Pomaga zespołom kontroli jakości przeprowadzić szybką fizyczną weryfikację otworów obudowy.
• Testowanie laboratoryjne
  Nadaje się jako standardowe narzędzie do testów ręcznych w procedurach inspekcji laboratoryjnej.

FAQ

• Co to jest Sonda testowa 2?
  Sonda testowa 2 to standardowa sonda z sztywną kulą związana z IEC 61032 Rysunek 6. Jest używana do weryfikacji ochrony przed wnikaniem ciał stałych o średnicy 12,5 mm lub większej.
• Jaka jest średnica Sondy testowej HeJin 2?
  Średnica kuli wynosi 12,5 mm, z określoną tolerancją +0,2 / 0 mm.
• Do czego służy Sonda testowa 2?
  Służy do sprawdzania ochrony obudowy przed ciałami stałymi o średnicy 12,5 mm lub większej i jest związana z weryfikacją IP2X.
• Czy to jest sonda typu palec?
  Strona internetowa HeJin kategoryzuje produkt jako Sonda typu palec testowy, ale technicznie rzecz biorąc, ten konkretny produkt to Sonda testowa 2 / sztywny obiekt kulisty, a nie symulowany ludzki palec.
• Z jakimi normami jest związany ten produkt?
  Lista HeJin odnosi się do IEC 61032, IEC 60529-1 i IEC 60335-1.
• Czy HT-I06 to sonda z zastosowaniem siły?
  Nie. Norma HT-I06 nie określa zastosowanej siły. Lista HeJin identyfikuje HT-I06T jako wersję z siłą 30 N.

O HeJin

Guangzhou Hejin Automation Control Technology Co., Ltd. to producent oparty na technologii, specjalizujący się w sprzęcie do testowania przemysłowego, rozwiązaniach do testowania laboratoryjnego i systemach inspekcji linii produkcyjnych.

Założona w 2012 roku, HeJin łączy badania i rozwój, projektowanie inżynieryjne, produkcję, montaż, uruchomienie i serwis pogwarancyjny. Jej portfolio produktów obejmuje sprzęt do testowania części samochodowych, sprzęt do testowania szczelności, sprzęt do testowania IP, sprzęt do testowania IEC, sondy typu palec testowy, sprzęt do testowania urządzeń domowych i powiązane rozwiązania testowe.

Możliwości produkcyjne i inżynieryjne firmy pozwalają jej obsługiwać klientów poszukujących zarówno standardowych instrumentów testowych, jak i niestandardowych rozwiązań testowych.
