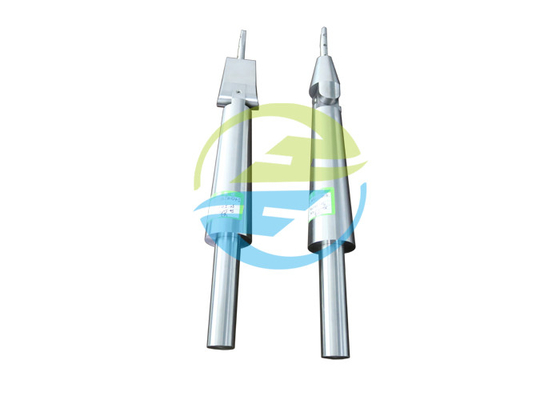

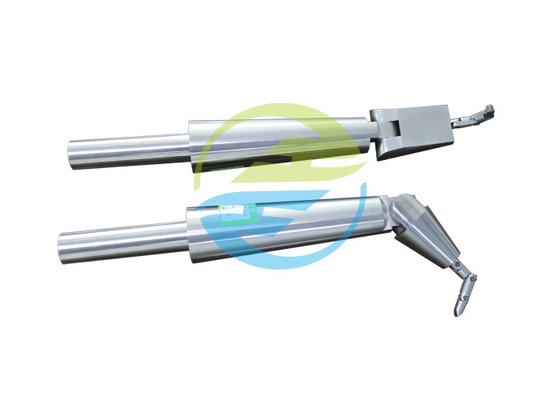

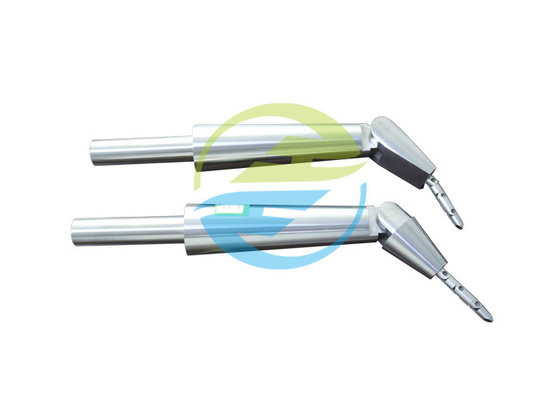

Sonda przegubowa UL 60335-2-24 z dłonią w kształcie płaskiego stożka w wieku 3,5 – 4,5 roku

Nazwa marki:	HeJin
Numer modelu:	HT-U15
MOQ:	1 zestaw
Cena £:	Negotiatable
Warunki płatności:	L / C, T / T
Zdolność do zaopatrzenia:	20 zestawów / miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

calibration certificate (cost additional)

Nazwa produktu:

Sonda przegubowa z płaską i stożkową dłonią w wieku 3,5 – 4,5 roku

Standard:

UL 60335-2-24

Materiał sondy:

Stal nierdzewna

Długość środkowego palca:

55mm

Średnica środkowego palca:

9,1 mm

Długość dłoni:

125mm

Średnica nadgarstka:

32mm

Średnica przedramienia:

46mm

Szczegóły pakowania:

Kartonowe pudło

Podkreślić:

Sonda przegubowa UL 60335-2-24

sonda przegubowa o długości 55 mm

sonda palcowa o średnicy 32 mm nadgarstka

Opis produktu

Sonda przegubowa z płaską i stożkową dłonią w wieku 3,5 – 4,5 roku

Standard:

UL 60335-2-24 Elektryczne urządzenia gospodarstwa domowego i podobne – Bezpieczeństwo – Część 2-24: Wymagania szczegółowe dotyczące urządzeń chłodniczych, urządzeń do lodów i kostkarek, Załącznik 101.DVA, Rysunek 101. DVA.1

Podanie:

Służy do oceny zagrożeń dla części ruchomych;oraz sondy symulujące dostęp dzieci do niebezpiecznych części.

Podczas oceny potencjalnych punktów zaciskania, i sondy z rysunku 12DV, część 1, rysunek 101. DVA.1 i rysunek 101. DVA.2 nie mogą przebić się przez otwór lub maksymalna siła wywierana przez ruchomą część na sondę jest mniejsza niż 22,2 N (5 lbf) w dowolnym miejscu DOSTĘPNYM przez sondę; Testuj sondę palcową

Parametr:

Przedmiot	Opis wymiaru	Wymiar mm
A	Długość środkowego palca, 95 percentyl	55
b	Średnica środkowego palca, 5 percentyl	9,1
C	Długość dłoni, 95 percentyl	125
D	Długość od łokcia do nadgarstka, 95 percentyl	165
mi	Średnica nadgarstka (obwód podzielony przez pi), 5 percentyl	32
F	Średnica przedramienia (obwód podzielony przez pi), 5 percentyl	46
g	Minimalny LUZ ręki (część w kształcie stożka), 5 percentyla	39,1
h	Część w kształcie stożka na nasadce palcowej	20
i	Szerokość dłoni (płaska część dłoni), 5 percentyl	48
J	Szerokość nadgarstka (stosowana do grubości dłoni – płaska część dłoni), 5 percentyla	24
K	Szerokość dłoni przy nasadce palcowej (płaska część dłoni)	36
L	Długość ramienia, 95 percentyl	a
Uwagi: 1 – Sondy zostały zaprojektowane z środkowym kołkiem do obracania dłoni względem przedramienia.Ruch ten może być równoważnie reprezentowany przez obracanie sondy.Testuj sondę palcową 2 – „Końcówka” palcowa jest dostosowana do wymiarów sondy przegubowej UL.Średnica od wierzchołka do pierwszego stawu następnie zwęża się od wymiarów wierzchołka do średnicy palca.Stawy są rozmieszczone równomiernie na długości palca. 3 – Sonda jest zaprojektowana tak, aby umożliwić dłoni "zginanie się" w stosunku do ramienia za pomocą sworznia zawiasu umieszczonego 6 mm (0,24 cala) od długości dłoni (koniec nadgarstka), a dłoń jest ograniczona w zginaniu nie więcej niż 90° w stosunku do ramienia. ^aJeżeli do oceny części wymagane jest ramię, powinno składać się z elastycznej rurki przymocowanej na końcu przedramienia, ponieważ dokładne położenie łokcia nie może być łatwo określone na podstawie wybranych punktów danych.
