Sprzęt do testowania części samochodowych

Sondy testowe 6K do ochrony przed ciałami obcymi i stopniami dostępu

Nazwa marki:	HeJin
Numer modelu:	HT-I01 / HT-I02 / HT-I03 / HT-I04 / HT-I06
MOQ:	1 zestaw
Cena £:	Negotiatable
Warunki płatności:	T / T, L / C
Zdolność do zaopatrzenia:	20 zestawów na miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Third party calibration certificate(cost additional)

Standard:

ISO 20653, IEC 60529

Stosowanie:

Stopień ochrony przed dostępem ciał obcych

Pierwszy element kodu:

1/2/3/4 / 5K / 6K

Nazwa produktu 1:

Sonda testowa A / B / C / D / 2

Sztywna średnica kulki testowej:

SФ50 + 0,05 0

średnica palca sondy B.:

Ф12 0 -0,05

Średnica sondy C.:

Ф2,5 + 0,05 0

Średnica sondy D.:

Ф1 + 0,05 0

Szczegóły pakowania:

Pudełko ze sklejki / kartonu

Podkreślić:

Sondy testowe 6K

Sondy testowe IEC 60529

Opis produktu

Sondy do testowania stopni ochrony przed ciałami obcymi i dostępu

Standard:

ISO 20653-2013 Pojazdy drogowe — Stopnie ochrony (kod IP) — Ochrona sprzętu elektrycznego przed ciałami obcymi, wodą i dostępem, Tabela 5 Sondy do badania stopni ochrony przed ciałami obcymi i dostępem; Sprzęt do testowania części samochodowych

Parametr:

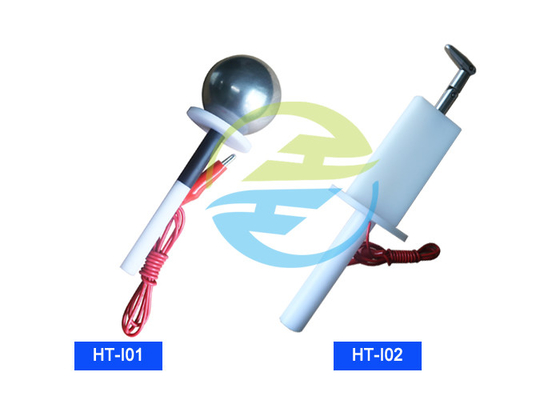

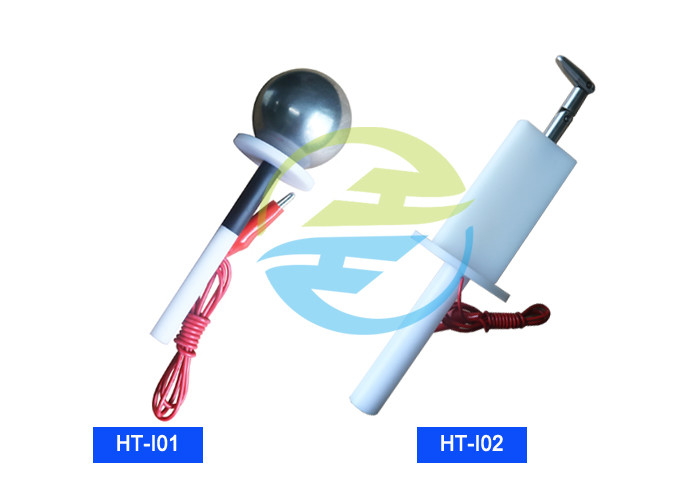

Model	HT-I01
Nazwa	Sonda testowa A
Średnica sztywnej kulki testowej (metal)	SФ50+0,05 0
Średnica przegrody (nylon)	Ф45±0,2
Grubość przegrody	4
Średnica uchwytu	Ф10
Długość uchwytu (nylon)	100
Model	HT-I02
Nazwa	Standardowy palec testowy
Wspólne 1	30±0,2
Wspólne 2	60±0,2
Długość palca	80±0,2
Końcówka palca do przegrody	180±0,2
Cylindryczny	R2±0,05
Kulisty	R4 ± 0,05
Kąt ukosu cięcia opuszkami palców	37^o 0 -10′
Stożek na czubek palca	14^o 0 -10′
Średnica palca testowego	Ф12 0 -0,05
Średnica przekroju AA	Ф50
AA Szerokość przekroju	20±0,2
Średnica przegrody	Ф75±0,2
Grubość przegrody	5±0,5

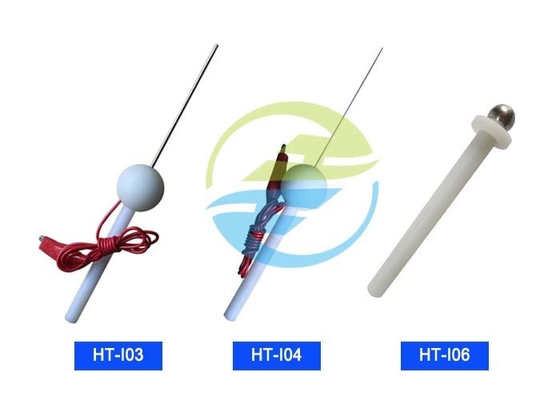

Model	HT-I03Sprzęt do testowania części samochodowych
Nazwa	Sonda prętowa C
Średnica sondy	Ф2,5+0,05 0
Średnica kuli	SФ35±0,2
Średnica uchwytu	Ф10
Długość sondy	100±0,2
Długość rękojeści	100
Model	HT-I04
Nazwa	Sonda prętowa D
Średnica drutu metalowego	Ф1+0,05 0
Średnica kuli	SФ35±0,2
Średnica uchwytu	Ф10
Długość sondy	100±0,2
Długość rękojeści	100
Model	HT-I06
Nazwa	Sonda testowa 2 kulka stalowa
Średnica kulki stalowej	SФ12,5+0,2 0
