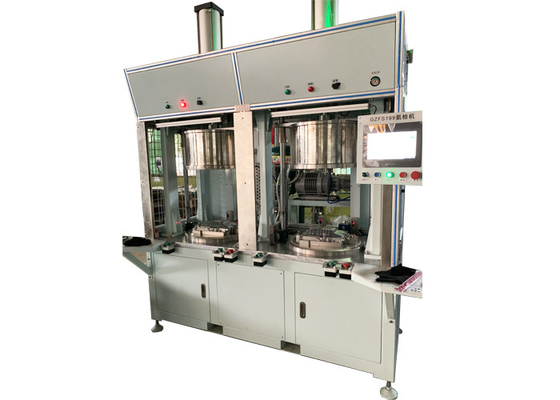

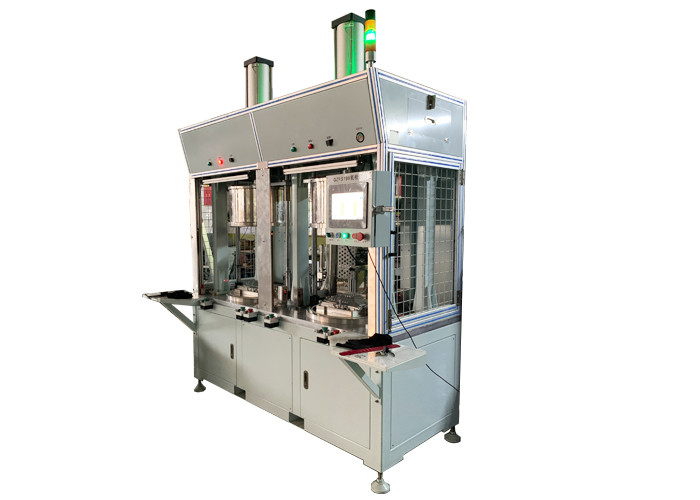

100 sekund / sztuka Sprzęt do testowania wycieków helu

Osłona falownika silnika samochodowego

Części samochodowe

Obrabiany przedmiot załadowany

I

Komora próżniowa zamknięta

Operator umieszcza obrabiany przedmiot w uchwycie komory próżniowej, wciska przycisk start.

Automatycznie zamknij drzwi komory próżniowej i rozpocznie się cykl testowy.

Uwaga: Po obu stronach komory próżniowej zamontowana jest osłona kraty.Podczas zamykania drzwi komory próżniowej należy upewnić się, że w obszarze połączenia nie ma przedmiotów, które przeszkadzają w ruchu komory próżniowej.

Ewakuuję

I

Test szczelności brutto

Po zamknięciu komory zawór podciśnieniowy jest automatycznie otwierany, komora i badany element są opróżniane przez grupę pompową do uzyskania podciśnienia ustalonego;

Czujniki podciśnienia monitorują indywidualnie wartość podciśnienia w komorze i elemencie testowym;

Gdy wartość próżni w komorze osiągnie nastawione wartości, przerwać opróżnianie badanej próbki, komorę dalej opróżnia się aż do nastaw;

Podczas opróżniania komory wycinek do badań jest badany metodą zaniku ciśnienia w celu ustalenia wycieku całkowitego;

Jeżeli wycinek do badań wykazuje dużą nieszczelność, automatyczny proces badania zostaje przerwany, należy podać sygnał dużego wycieku.

Jeżeli wycinek do badań nie wykazuje dużego wycieku, należy kontynuować badanie szczelności.

Wypełnienie helem

i

Dokładny test szczelności

Komora i badany element są opróżniane przez grupę pompową aż do osiągnięcia podciśnienia ustalonej wartości;

Gdy wartość próżni w komorze i badanej części osiągnie indywidualnie ustawione ciśnienie podciśnienia;

Detektor nieszczelności rozpocznie testowanie wartości helu w komorze przed ładowaniem helu i obniży tę wartość tła do zera;

Hel jest ładowany do badanego elementu do zadanej wartości;

Jeśli sygnał helu w komorze niż wartość zadana pozytywny / negatywny jest indukowany przez detektor wycieku, nie wykazuje on drobnego wycieku, zapala się zielona lampka.

Jeśli próbka zostanie oceniona jako NOK, powiązany komunikat alarmowy zostanie wydany na tablicy operacyjnej i ekranie, operator musi nacisnąć przycisk potwierdzenia na tablicy operacyjnej, aby potwierdzić wyniki testu, w przeciwnym razie drzwi komory nie będą mogły zostać otwarte .

Po naciśnięciu przycisku Potwierdź drzwiczki komory mogą zostać automatycznie otwarte, operator poluzował złączkę i wyładował obrabiany przedmiot.

Jeśli próbka zostanie oceniona jako OK, odpowiedni komunikat OK zostanie wydany na tablicy operacyjnej i ekranie, drzwi komory mogą zostać automatycznie otwarte;operator poluzował złączkę, rozładował obrabiany przedmiot.
