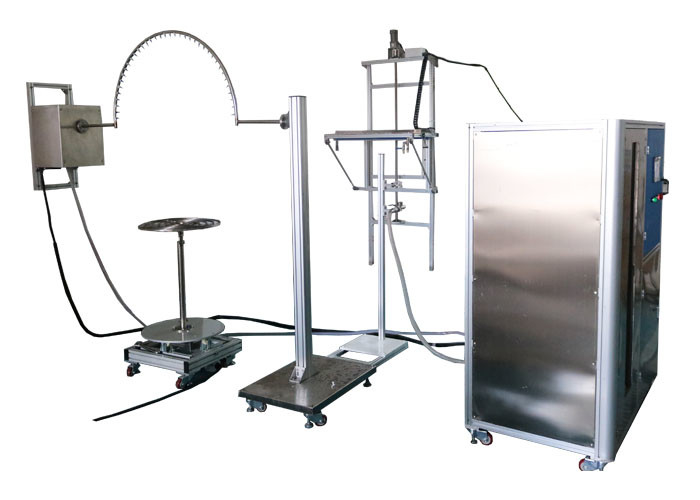

Wodoodporny system testowy IEC60529 IPX1-7 dla pojazdów drogowych

Wodoodporny system testowy IEC60529 IPX1-7 dla pojazdów drogowych

Nazwa marki:	HeJin
Numer modelu:	HH0819
MOQ:	1 zestaw
Cena £:	Negotiatable
Warunki płatności:	T / T, L / C
Zdolność do zaopatrzenia:	5 zestawów na miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Third party calibration certificate(cost additional)

Nazwa produktu:

Wodoodporny system testowy IPX1-7

Standard:

ISO 20653, DIN40050-9, IEC60529

Obszar badania kroplówki:

1000 × 600 mm

Wysokość kroplówki:

200 mm

obrotowa rura:

R600, R800 i R1000

Otwór na igłę:

Średnica 0,4 mm

Obrotnica:

Średnica 600 mm

Funkcjonować:

badanie pojazdów drogowych przed wpływem wody

Szczegóły pakowania:

sklejka

Podkreślić:

Wodoodporny system testowy IEC60529 dla dróg

system testowy IEC60529 IPX1-7

system testowy IPX1-7 dla pojazdów drogowych

Opis produktu

Testy sprzętu do testowania części samochodowych ISO20653 pod kątem ochrony przed wnikaniem wody

Standard:

Stopień ochrony IEC60529 zapewniany przez obudowy (kod IP) IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7;

DIN40050-9 Stopnie ochrony IP zapewniane przez obudowy urządzeń elektrycznych w pojazdach drogowych do ochrony urządzeń elektrycznych wewnątrz obudowy przed wnikaniem ciał stałych stałych, w tym pyłu (ochrona przed ciałami obcymi), ochrona wyposażenia elektrycznego wewnątrz obudowa przed wnikaniem wody (ochrona przed wodą);

ISO 20653-2013 Pojazdy drogowe - Stopnie ochrony (kod IP) - Ochrona sprzętu elektrycznego przed ciałami obcymi, wodą i dostępem, rysunek 3- Układ testowy do określenia ochrony przed pionowymi kroplami wody (aparat kroplowy);stopnie ochrony przed wodą 1 i 2, rysunek 4 - Stanowisko testowe do określenia ochrony przed rozbryzgami wody i rozbryzgami wody (rura obrotowa);stopnie ochrony przed wodą 3, 4 i 4K, rysunek 5 - Ręczne ustawienie testowe do określenia ochrony przed rozbryzgami wody i rozpryskami wody (rura natryskowa);stopnie ochrony przed wodą 3 i 4, rysunek 6 - Dysza do określania ochrony przed wodą o dużej prędkości;stopnie ochrony przed wodą 5, 6 i 6K

Podanie:

Wodoodporny system testowy do pojazdów drogowych - Stopnie ochrony (kod IP) - Ochrona urządzeń elektrycznych przed wodą. Sprzęt do testowania części samochodowych

Parametr:

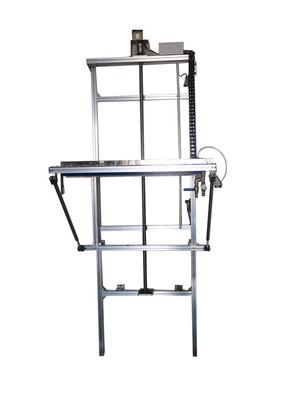

1. Woda kapie dla drugiego elementu kodu 1 (pionowo) i 2 (obudowa nachylona o 15 °)
Obszar testu kroplowego	1000 × 600 mm, konfigurowalny. Sprzęt do testowania części samochodowych
Wysokość kroplówki	200mm, regulowana.Automatycznie wykrywany przez czujnik podczerwieni, gdy igła znajduje się w najwyższym punkcie próbki 200 mm, skrzynka kroplowa automatycznie się zatrzyma.
Szybkość kapania (przepływ wody)	1 + 0,05 0 mm / min lub 3 + 0,05 0 mm / min przełączane, zastosuj cyfrowo kontrolowaną technologię opadów deszczu
Otwór na igłę	Φ0,4 mm
Odległość między otworami	20mm
Czas testów	0-999,9 min, można ustawić
Metoda instalacji	Typ ścienny lub podłogowy

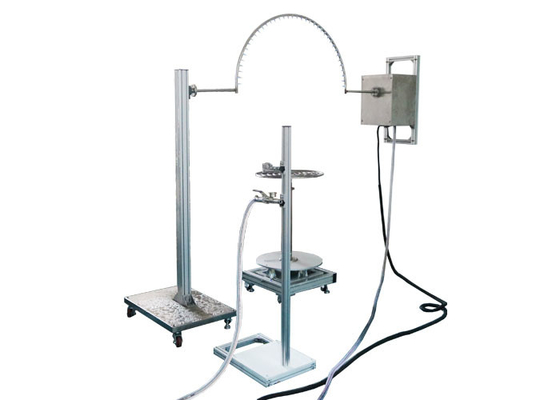

2. Zraszanie wodą i rozpryskiwanie wody Drugi element kodu 3 i 4 (rurka obrotowa)
Promień rur oscylacyjnych	Standardowa konfiguracja to R600, R800 i R1000, dostępne są inne promienie R200, R400, R1200, R1400, R1600mm, wykonane ze stali nierdzewnej
Otwór na igłę	Φ0,4 mm
W zestawie kątownik z dwoma otworami	IPX3: 120 °;IPX4: 180 °
Kąt wahadła	IPX3: 120 ° (± 60 °);IPX4: 350 ° (± 175 °)
Prędkość deszczu	IPX3: 4 s / czas (2 × 120 °); IPX4: 12 s / czas (2 × 350 °);
Przepływ wody	Regulacja 1-10 l / min
Czas testów	0,01 S-99 godzin 59 minut, można ustawić
3. Rozprysk wody i woda rozbryzgowa dla drugiego elementu kodu 3 i 4 (rura natryskowa)
Parametry rozpylaczy	Średnica zewnętrzna: Ф102mm średnica kulista: SФ 75,5 mm 121 otworów Ф0,5 mm; 1 otwór pośrodku 1 wewnętrzne kółko po 12 otworów pod kątem 30 ° 4 zewnętrzne okręgi po 24 otwory ustawione pod kątem 15 ° Ruchoma tarcza - aluminium Dysza natryskowa - mosiądz
Przepływ wody	10 l / min ± 5%, przepływomierz jest regulowany
Ciśnieniomierz	50-150Kpa, zakres manometru 0-0,25Mpa
4. Woda o dużej prędkości dla drugiego elementu kodu 5 i 6
Średnica dyszy	IPX5: Φ6,3 mm;IPX6: Φ12,5 mm
Przepływ wody	IPX5: 12,5 ± 0,625 l / min;IPX6: 100 ± 5 l / min
Odległość od dyszy do obudowy	2,5-3 m
5. Gramofon
Średnica	Dostępne są Φ600mm, Φ800mm i Φ1000mm,
Prędkość obrotowa	1r / min
Kąt nachylenia	15 °
Test kąta obrotu	90 °, ciągły obrót
Nośność	≤150kg

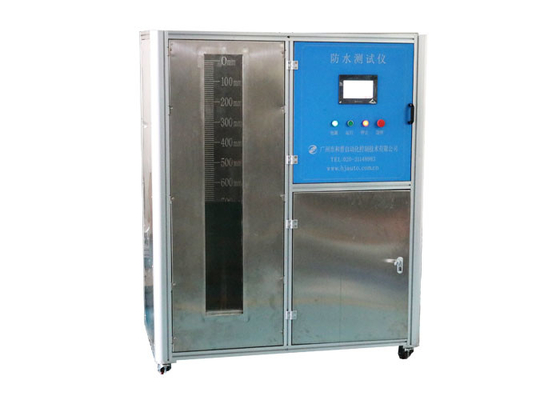

6. Zaopatrzenie w wodę (także dla drugiego elementu kodu 7 tymczasowego zanurzenia w wodzie) i elektryczna szafa sterownicza
Odpowiedni	(a) Dopływ wody do testu wodoodporności IPX1 ~ IPX6 (b) Test zanurzenia w wodzie IPX7 (c) Automatyczne sterowanie całym wyposażeniem wodoszczelnym
Zbiornik na wodę	Ma zastosowanie do przechowywania wody w testach silnego rozpylania wody IPX5 ~ IPX6, wtrysku wody w zanurzeniu IPX7 Objętość: 1000L Wymiar: L1000mmXW1000mmXH1000mm Okno obserwacyjne: okno ze szkła hartowanego Wymiar okna obserwacyjnego: W200mmXH1250mm Ogranicznik głębokości: stal nierdzewna Wysokość ogranicznika głębokości: 1300 mm, dokładność 1 mm Kontrola poziomu cieczy: łącznik pływakowy + rura przelewowa
Szafka sterownicza:	Wykrywanie przepływu: sprzężenie zwrotne sygnału przepływu przez przepływomierz elektroniczny Ustawienie przepływu: ustawiane na ekranie dotykowym Wykrywanie temperatury: PID Kontroler: PLC Funkcja kontrolna: dopływ wody o stałej temperaturze, dopływ wody o stałym przepływie, dopływ wody pod stałym ciśnieniem i kontrola czasu testu. Funkcja ochrony: ochrona przed wyciekiem, ochrona przed przeciążeniem, ochrona przed zwarciem

Wodoodporny system testowy IEC60529 IPX1-7 dla pojazdów drogowych 0
