4N Obciążenie gniazda wtykowego Wyposażenie testowe Tester ścierania wtyków

Sprzęt do testowania gniazd wtykowych Tuleje izolacyjne kołków wtykowych Aparatura do badania ścierania

Standard:

IEC 60884-1 2013 „Wtyczki i gniazda wtykowe do użytku domowego i podobnego - Część 1: Wymagania ogólne”, punkt 24.7

Standardowy opis:

Kołki wtykowe wyposażone w tuleje izolacyjne poddaje się następującemu testowi za pomocą urządzenia pokazanego na rysunku 28.

Urządzenie badawcze zawiera poziomo umieszczoną belkę, która jest obracana wokół swojego punktu środkowego.Drut stalowy o małej długości, o średnicy 1 mm, zagięty w kształt litery U, przy czym podstawa U jest prosta, jest sztywno przymocowany z obu końców do jednego końca belki, tak że prosta część wystaje poniżej belka i jest równoległa do osi obrotu belki.

Wtyk jest utrzymywany odpowiednim zaciskiem w takim położeniu, że prosta część stalowego drutu spoczywa prostopadle do trzpienia wtyku.Sworzeń opada w dół pod kątem 10 ° do poziomu.

Belka jest tak obciążona, że ​​drut wywiera siłę 4 N na kołek.

Wtyczka jest przesuwana do tyłu i do przodu w kierunku poziomym w płaszczyźnie osi belki tak, że drut ociera się o kołek.Długość otartego w ten sposób kołka wynosi około 9 mm, z czego około 7 mm przekracza tuleję izolacyjną.Liczba ruchów wynosi 20 000 (10 000 w każdym kierunku), a szybkość operacji to 30 ruchów na minutę.

Test jest wykonywany na jednej szpilce każdej próbki.

Podanie:

Urządzenie to służy do badania odporności na ścieranie tulei izolacyjnej kołków wtykowych

Próbka badana:

Tuleja izolacyjna kołków wtyczki.Sprzęt do testowania gniazd wtykowych

Funkcja:

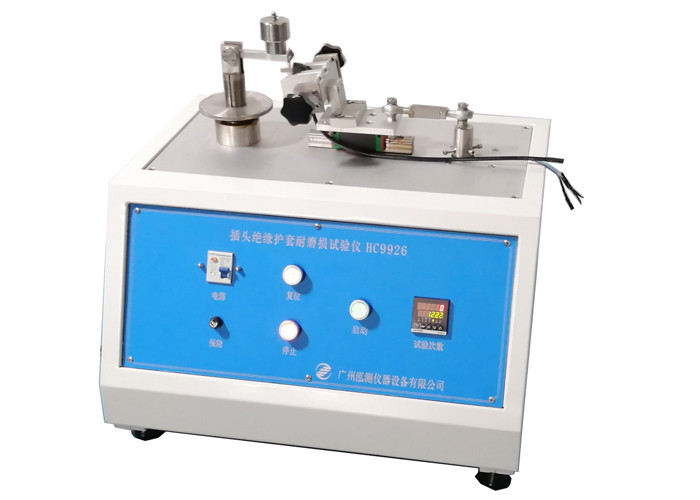

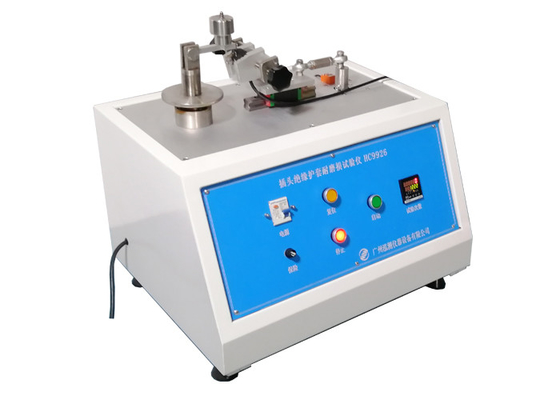

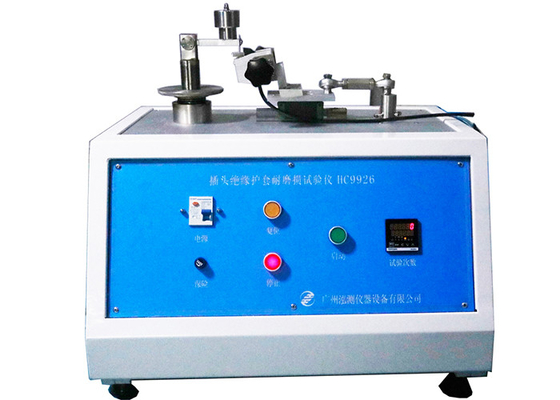

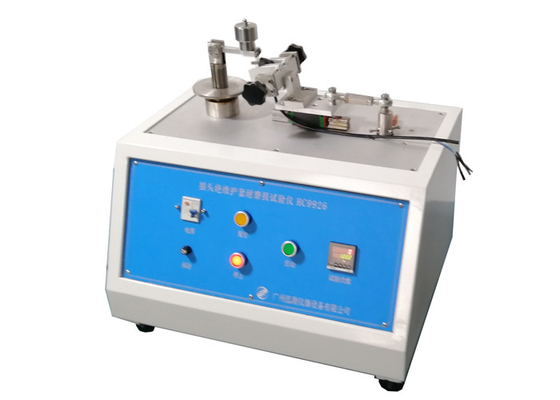

Urządzenie składa się z poziomego ułożenia belki i liniowego ruchu gniazda oprawy, przy czym końce belki o średnicy 1 mm z krótkim drutem stalowym są zagięte w głowicę w kształcie litery U (kształt litery U z dwóch pionowych zamocowanych na belce), drut U -w kształcie dna to część liniowa 6mm.Ściśnij krawędź 6 mm na tulei izolacyjnej wtyczki, silnik napędza gniazdo zacisku śruby mocującej, wykonując ruch posuwisto-zwrotny w przód iw tył, przeprowadzając test ścierania na tulei izolacyjnej kołków wtyczki.

Parametry:
