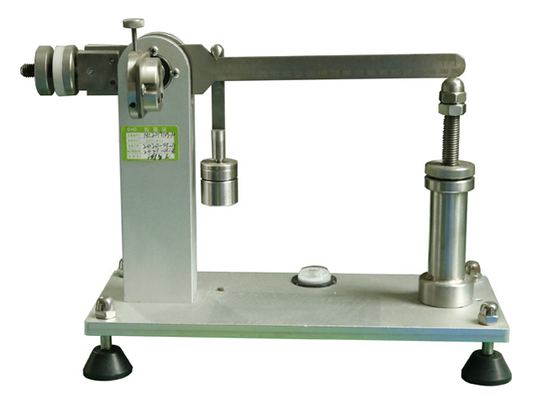

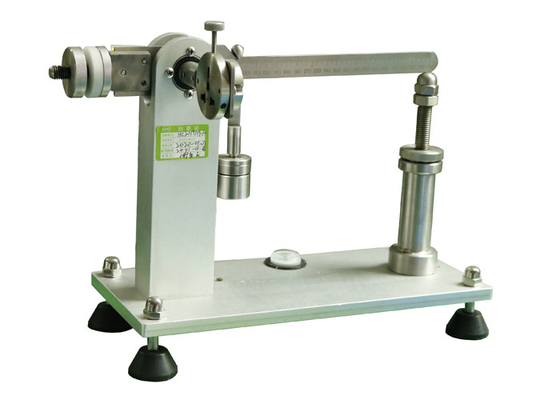

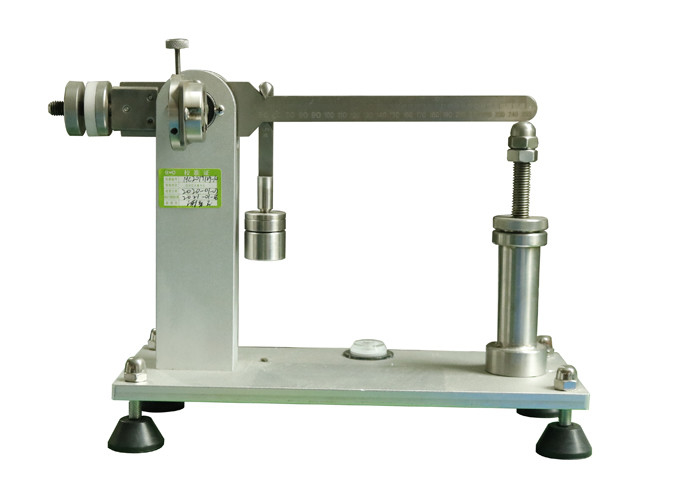

Tester wyważenia momentu obrotowego z wkładką IEC 60065 2,5N

Sprzęt do testowania gniazd wtykowych Równowaga momentu obrotowego wkładki wtyczki gniazdo stałe, sprzęt wtykowy

Standard:

IEC 60884-1 2013 „Wtyczki i gniazda wtykowe do użytku domowego i podobnego - Część 1: Wymagania ogólne”, punkt 14.23.2,

IEC 60335-1 „Elektryczny sprzęt do użytku domowego i podobnego - Bezpieczeństwo - Część 1: Wymagania ogólne”, punkt 22.3,

IEC 60065 „Elektroniczne urządzenia audio, wideo i podobne - Wymagania bezpieczeństwa”, punkt 15.4.1 i rysunek 11

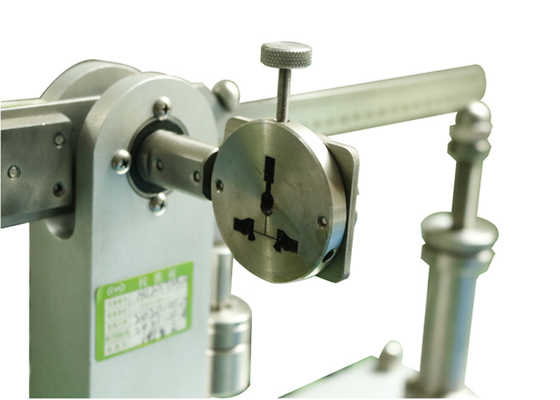

Urządzenie jest podłączane do stałego gniazdka zgodnego z tą normą, gniazdko jest obracane wokół poziomej osi przechodzącej przez oś styków pod napięciem w odległości 8 mm za powierzchnią zaczepienia gniazda i równolegle do tej zaręczynowej twarzy.

Dodatkowy moment obrotowy, który należy przyłożyć do gniazda w celu utrzymania powierzchni sprzężenia w płaszczyźnie pionowej, nie może przekraczać 0,25 Nm.

Podanie:

To urządzenie służy do testowania siły odkształcenia przy wkładaniu.Urządzenie wyposażone w szpilki przeznaczone do umieszczenia w stałych gniazdkach nie może powodować nadmiernego obciążenia tych gniazd.Sprzęt do testowania gniazd wtykowych

Próbka badana:

gniazdko stałe, wyposażenie wtykowe.

Funkcja:

Zgodnie z normą, pomiar siły momentu obrotowego wtyczki wprowadzonej do gniazda.

Parametry:
