szczegółowe informacje o produktach

Do domu produkty

Sprzęt do testowania części samochodowych

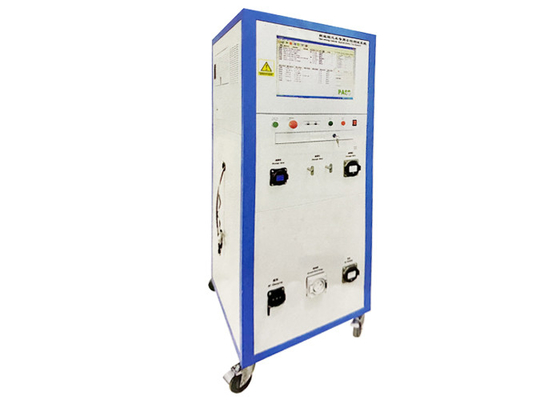

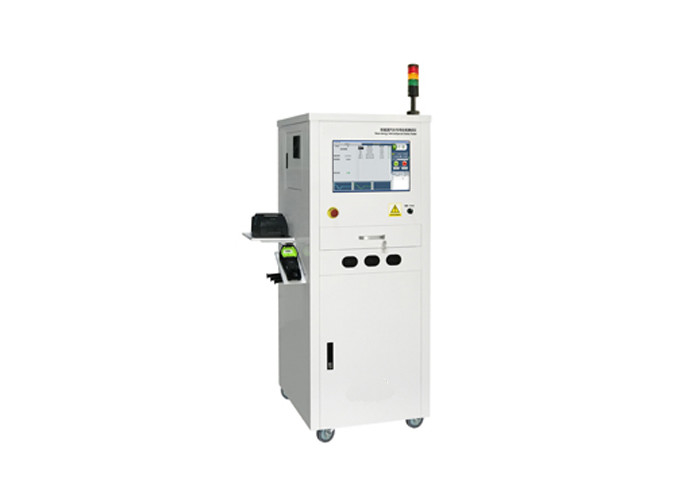

ISO 6469-1 7 pozycji System testowania bezpieczeństwa pojazdów elektrycznych

Nazwa marki:	HeJin
Numer modelu:	HJAP01
MOQ:	1 zestaw
Cena £:	Negotiatable
Warunki płatności:	T / T, L / C
Zdolność do zaopatrzenia:	5 zestawów na miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Third party calibration certificate(cost additional)

Nazwa produktu:

System testowania bezpieczeństwa pojazdów elektrycznych

Obiekt testowy:

7 pozycji

Uasge:

Sprzęt do testowania części samochodowych do pełnego testu bezpieczeństwa pojazdu

Standard:

ISO 6469-1

Dokładność testu:

podstawowa dokładność testu bezpieczeństwa to 1,5%

Kanał testowy:

10 kanałów

Zakres pomiaru rezystancji izolacji:

0,05-99,99-999,9-3000 MΩ

Zakres pomiaru prądu upływu:

0,50-9,999-20,00 mA

Szczegóły pakowania:

sklejka

Podkreślić:

7 Elementy System testowania bezpieczeństwa

System testowania bezpieczeństwa ISO 6469-1

System testowania pojazdu ISO 6469-1

Opis produktu

Auto Parts Test Equipment Safety System testowania elektrycznego Pojazd

Standard:

ISO 6469-1 Pojazdy drogowe z napędem elektrycznym - Specyfikacje bezpieczeństwa - Część 1: Pokładowy system magazynowania energii wielokrotnego ładowania (REESS)

GB / T 18384.1 Pojazdy drogowe z napędem elektrycznym - Specyfikacje bezpieczeństwa - Część 1: Pokładowy układ magazynowania energii do ponownego ładowania (REESS)

GB / T 18487.1 System ładowania przewodzącego pojazdy elektryczne - Część 1: Wymagania ogólne

GB / T 20234.1 Zestaw przyłączeniowy do przewodzącego ładowania pojazdów elektrycznych - Część 1: Wymagania ogólne

Funkcja:

1. Wielofunkcyjna integracja: napięcie wytrzymywane AC i DC, izolacja gniazda ładowania, izolacja pojazdu, monitorowanie rezystancji izolacji, prąd upływu, wyrównywanie potencjałów, funkcja szybkiego ładowania, funkcja wolnego ładowania osiem w jednym;

2. Wysoka dokładność testu: podstawowa dokładność testu bezpieczeństwa wynosi 1,5%, a dokładność pomiaru parametrów elektrycznych 0,5%;

3. Zapisz numer VIN, numer VSN i numer głównych części pojazdu i wydrukuj wynik testu dla każdego pojazdu;

4. Identyfikacja kodu kreskowego, automatyczne dopasowywanie, automatyczne i inteligentne testowanie;

5. Przechowywanie danych, sprawdzanie zapytań, zarządzanie informacjami;

6. Doskonała ochrona: urządzenie nie jest podłączone, a wykrywanie wysokiego napięcia nie rozpoczyna się;wyciągnięcie wtyczki w stanie detekcji spowoduje odcięcie zasilania gniazda;

7. Rozszerzalne dokowanie z systemem MES;Sprzęt do testowania części samochodowych

Parametr:

Potencjalne wyrównanie
Kanał testowy	10 kanałów
Metoda testowa / napięcie wyjściowe bez obciążenia	system czteroprzewodowy, <12V
Zakres nastaw prądu wyjściowego	DC: 1,00-5,00A 50 / 60Hz
Dokładność prądu wyjściowego	± (1,5% wartości nastawy + 0,20A)
Zakres ustawień rezystancji uziemienia	Górny limit: 0-600 mΩ;dolny limit: 0-600 mΩ;0 = wyłączone
Zero oporu	0-200 mΩ
Zakres pomiaru rezystancji uziemienia	0-600 mΩ
Dokładność pomiaru rezystancji uziemienia	± (1,5% wartości odczytu + 3 mΩ)
Zakres / dokładność ustawienia czasu testu	0,0, 0,1-999,9 s;0,0 = kontynuacja produkcji;± (0,1% wartości ustawienia + 0,05 s)
Test izolacji gniazda ładowania;Sprzęt do testowania części samochodowych
Znamionowe obciążenie / prąd wyjściowy		1 VA (1000 V / 1 mA), 1 mA
Tętnienie napięcia wyjściowego		Obciążenie rezystancyjne, 1000 V / 1 mA, <5%
Zakres / dokładność nastaw napięcia wyjściowego		DC: 100-1000 V płynna regulacja, ± (1,5% wartości ustawienia + 3 V)
Zakres ustawień rezystancji izolacji		Górny limit: 0,1-3000 MΩ;0 = wyłączone;dolny limit: 1-3000 MΩ
Kompensacja oporu		> 30 MΩ
Zakres pomiaru rezystancji izolacji		0,05-99,99-999,9-3000 MΩ
Dokładność pomiaru rezystancji izolacji		100-499 V: <100 MΩ: ± (5% wartości odczytu + 0,5 MΩ);100 MΩ-1000 MΩ: ± (10% wartości odczytu + 5 MΩ)
		500-1000 V: <100 MΩ: ± (2% wartości odczytu + 0,2 MΩ);100 MΩ-1999 MΩ: ± (5% wartości odczytu + 2 MΩ);2000 MΩ-3000 MΩ: ± (10% wartości odczytu + 5 MΩ);
Zakres ustawień czasu opóźnienia		0,5-999,9 s
Zakres / dokładność ustawienia czasu testu		0,0, 0,1-999,9 s;0,0 = kontynuacja produkcji;± (0,1% wartości ustawienia + 0,05 s)
Test izolacji pojazdu
Zakres ustawień rezystancji izolacji		Górny limit: 0, 0,00-100,00MΩ;0 = wyłączone;dolna granica: 0,00-100,00 MΩ
Zakres pomiaru rezystancji izolacji		0,05-99,99-999,9-3000 MΩ
Dokładność pomiaru rezystancji izolacji		± (5% wartości odczytu + 0,03% zakresu)
Zakres ustawień czasu testu		4,0-999,9s;0,0 = kontynuacja wydawania
Dokładność ustawienia czasu testu		± (0,1% wartości ustawienia + 0,05 s)
Test monitorowania izolacji
Zakres ustawień czasu testu		4,0-999,9s;0,0 = kontynuacja wydawania
Dokładność ustawienia czasu testu		± (0,1% wartości ustawienia + 0,05 s)
Test napięcia wytrzymywanego AC
Typ testu wytrzymywanego napięcia		Test napięcia wytrzymywanego na zimno
Znamionowe obciążenie wyjściowe		200 VA (prąd zmienny: 5000 V / 40 mA)
Szybkość regulacji napięcia wyjściowego		<2% (bez obciążenia do pełnego obciążenia)
Zakres nastaw napięcia wyjściowego		AC: 100-5000 V;50 Hz / 60 Hz
Dokładność napięcia wyjściowego		± (1,5% wartości ustawienia + 3 V)
Zakres nastaw prądu przebicia		Górny limit: 0,000-9,999-40,00mA;dolny limit: 0,000-9,999-40,00mA 0,000 = wył
Prąd zerowy		0,000-2,000mA
Zakres pomiaru prądu przebicia		0,050-9,999-40 mA
Dokładność pomiaru prądu przebicia		± (1,5% wartości nastawy + 0,005 mA)
Czas narastania / spowolnienia		0,0-999,9 s
Zakres ustawień czasu testu		0,0, 0,1-999,9 s;0,0 = kontynuacja wydawania
Dokładność ustawienia czasu testu		± (0,1% wartości ustawienia + 0,05 s)
Test napięcia wytrzymywanego DC
Typ testu wytrzymywanego napięcia		Test napięcia wytrzymywanego na zimno
Znamionowe obciążenie wyjściowe		60 VA (prąd stały: 6000 V / 10 mA)
Szybkość regulacji napięcia wyjściowego		<2% (bez obciążenia do pełnego obciążenia)
Zakres nastaw napięcia wyjściowego		DC: 1000-6000 V;50 Hz / 60 Hz
Dokładność napięcia wyjściowego		± (1,5% wartości ustawienia + 3 V)
Zakres nastaw prądu przebicia		Górny limit: 0,000-9,999-10,00mA;dolny limit: 0,000-9,999-10,00mA 0,000 = wył
Prąd zerowy		0,000-2,000mA
Zakres pomiaru prądu przebicia		0,050-9,999-10 mA
Dokładność pomiaru prądu przebicia		± (1,5% wartości nastawy + 0,005 mA)
Czas narastania / spowolnienia		0,0-999,9 s
Zakres ustawień czasu testu		0,0, 0,1-999,9 s;0,0 = kontynuacja wydawania
Dokładność ustawienia czasu testu		± (0,1% wartości ustawienia + 0,05 s)
Test prądu upływu
Ustawienie rodzaju wycieku		Jednofazowe (statyczne, dynamiczne)
Stosunek napięcia wyjściowego		1,1-krotność napięcia wejściowego (wyjście przez transformator izolujący) / dowolnie ustawione napięcie (wyjście przez zasilacz o zmiennej częstotliwości)
Zakres nastaw napięcia wyjściowego		AC: 0,0-300,0 V.
Zakres pomiaru napięcia wyjściowego		AC: 5,0-300,0 V.
Dokładność pomiaru napięcia wyjściowego		± (1,5% wartości odczytu + 3 V)
Zakres nastaw prądu upływu		Górny limit: 0,000-5,000mA;dolny limit: 0,000-5,000mA;0,000 = wył
Prąd zerowy		0,000-2,000mA
Zakres pomiaru prądu upływu		0,50-9,999-20,00 mA
Dokładność pomiaru prądu upływu		± (1,5% wartości odczytu + 5 słów)
Zakres ustawień czasu testu		0,0, 0,1-999,9 s;0,0 = kontynuacja wydawania
Dokładność ustawienia czasu testu		± (0,1% wartości ustawienia + 0,05 s)

ISO 6469-1 7 pozycji System testowania bezpieczeństwa pojazdów elektrycznych 0
