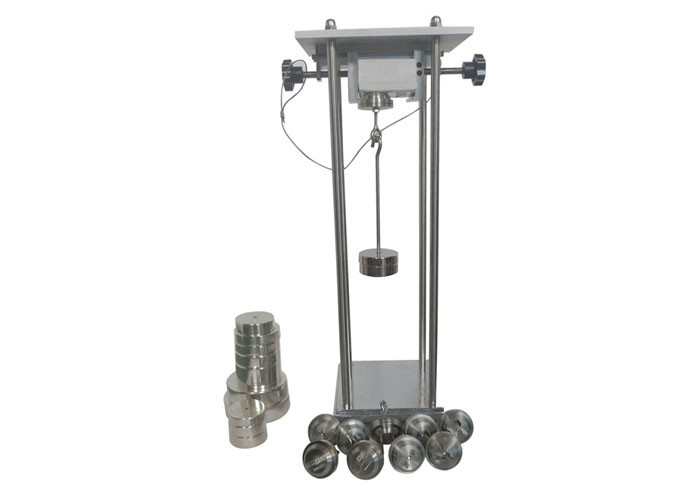

Urządzenie do ręcznego testowania gniazd wtykowych IEC60884-1 ze stali hartowanej

Aparatura do testowania gniazda wtykowego do weryfikacji maksymalnej i minimalnej siły wyciągania

Standard:

IEC 60884-1 „Wtyczki i gniazda wtykowe do użytku domowego i podobnego - Część 1: Wymagania ogólne”, punkt 22.1, punkt 22.2, rysunek 18 i 19 oraz tabela 16.

Podanie:

To urządzenie służy do sprawdzania, czy maksymalna siła wyciągania i minimalna siła wyciągania wtyczki lub bolca wtyczki z gniazda w standardowym zakresie.Konstrukcja akcesoriów elektrycznych powinna być łatwa do wkładania i wyjmowania wtyczki oraz powinna uniemożliwiać normalne użytkowanie wtyczki.

Funkcja:

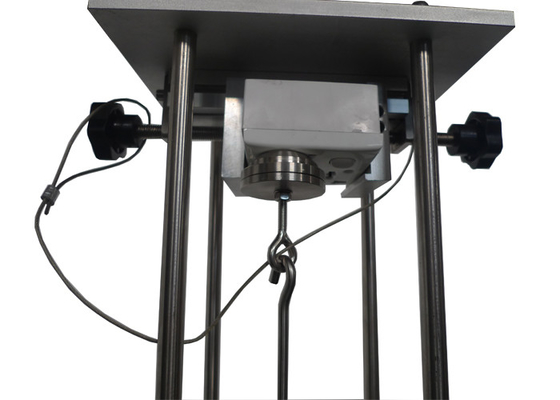

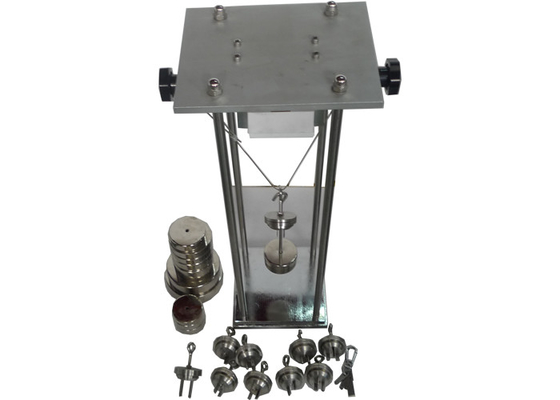

Górna płyta odchyla się do góry z pozycji poziomej do pozycji pionowej, a urządzenie zaciskowe można obracać w górnej płycie.Funkcje te pozwalają na konfigurację urządzenia w wielu różnych konfiguracjach, aby spełnić różne wymagania standardowe.Dostarczane są standardowe wtyczki i ciężarki do przeprowadzania testów na gniazdach o obciążalności do 16A.
Mierniki sworzniowe i odpowiednie ciężarki do testowania minimalnej siły wyciągania są sprzedawane oddzielnie.Wymagane wymiary rozstawu sworzni muszą zostać określone przez klienta.
Korki testowe wykonane z hartowanej stali o chropowatości nieprzekraczającej 0,8 mm.

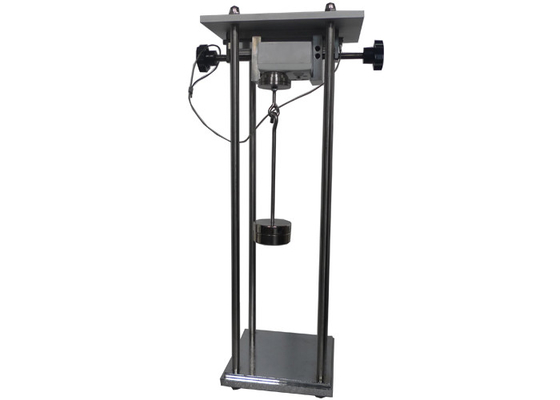

Płyta górna obraca się z poziomu na pion.

Parametr:

Tabela 16 - Maksymalna i minimalna siła ściągająca dla wtyczek i gniazd wtykowych
