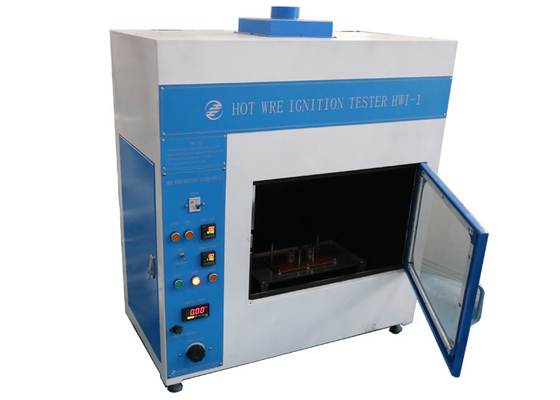

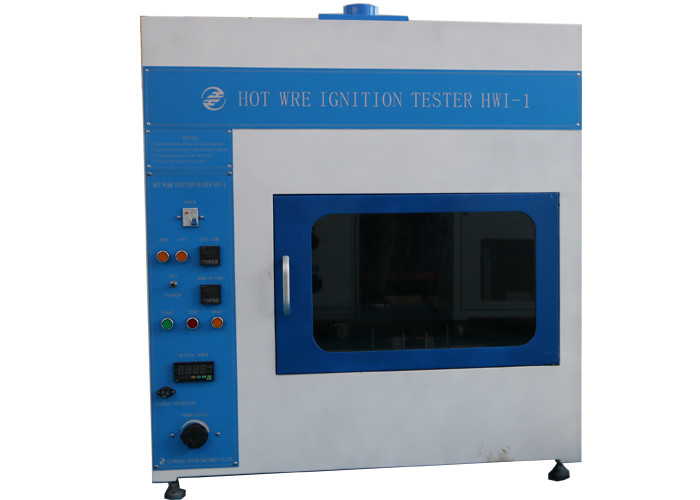

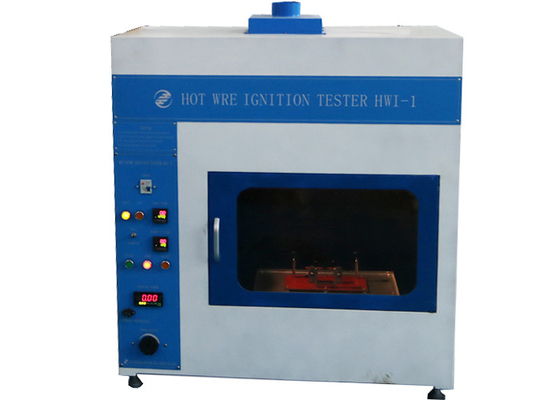

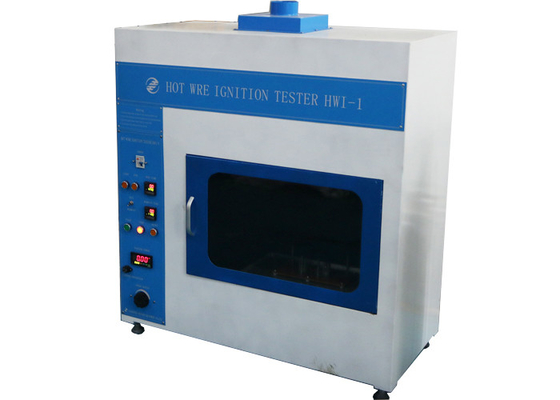

IEC60695-2-20 Tester zapłonu gorącego drutu Sprzęt do testowania palności

IEC60695-2-20 Sprzęt do badania palności Tester zapłonu gorącego drutu ze sterowaniem elektrycznym

Standard:

IEC60950-1 Sprzęt informatyczny - Bezpieczeństwo - Część 1: Wymagania ogólne Załącznik A.4 Badanie zapłonu gorącego drutu;

IEC60947-1 Aparatura rozdzielcza i sterownicza niskonapięciowa - Część 1: Zasady ogólne Załącznik M M.1 Badanie zapłonu gorącego drutu (HWI);

IEC60695-2-20 Testowanie zagrożenia pożarowego - Część 2: Metody badań oparte na rozżarzonym / gorącym drucie - Rozdział 20: Badanie zapalności cewki gorącego drutu na materiałach.

Opis aparatury badawczej:

Próbkę mocuje się w uchwycie, który zapewnia dwa wsporniki umieszczone w odległości 70 mm od siebie w celu podparcia próbki do badań w pozycji poziomej, na wysokości 60 mm nad dnem komory, w przybliżeniu pośrodku komory badawczej (zob. Rysunek M.1).

Drut NiCr o długości 250 mm ± 5 mm (80% niklu, 20% chromu, bez żelaza) o średnicy około 0,5 mm i odporności na zimno około 5,28 Ω / mi stosunku długości do masy 580 m / kg.Przed badaniem przewód należy podłączyć na prostej długości do zmiennego źródła mocy, które jest ustawione tak, aby powodować rozpraszanie mocy 0,26 W / mm w przewodzie przez okres od 8 s do 1 2 s.

Po schłodzeniu drut należy owinąć wokół próbki w celu utworzenia pięciu pełnych zwojów w odstępach 6,35 mm ± 0,05 mm.Należy zastosować uchwyt do zwijania, który równomiernie umieści drut w środkowej części próbki z siłą zwijania 5,4 N ± 0,02 N.

Końce drutu należy podłączyć do zmiennego źródła zasilania.

Wydajność obwodu zasilającego powinna być wystarczająca do utrzymania ciągłej liniowej gęstości mocy 48 Hz do 62 Hz wynoszącej co najmniej 0,31 W / mm na całej długości przewodu grzejnika przy współczynniku mocy równym lub bliskim jedności.Gęstość mocy obwodu zasilającego przy 60 A i 1,5 V powinna wynosić około 0,3 W / mm.Musi istnieć możliwość płynnej i ciągłej regulacji poziomu mocy oraz pomiaru mocy z dokładnością do ± 2%.

Parametr:
