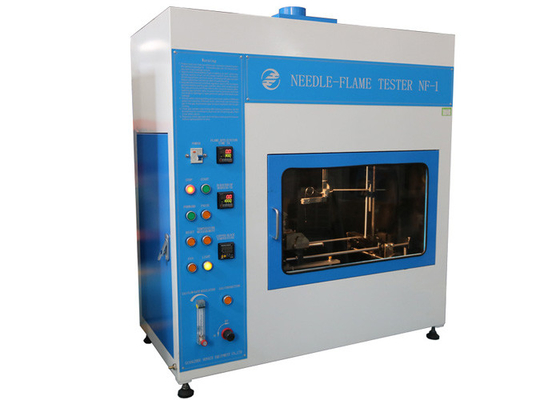

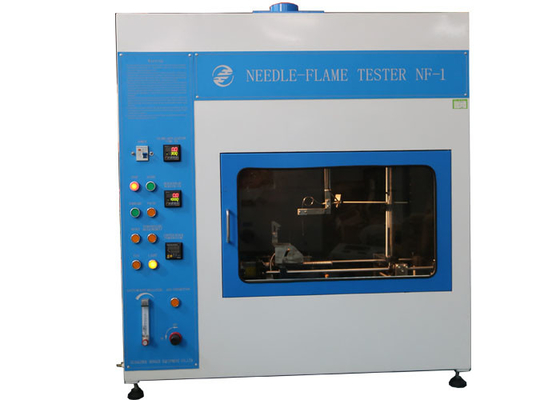

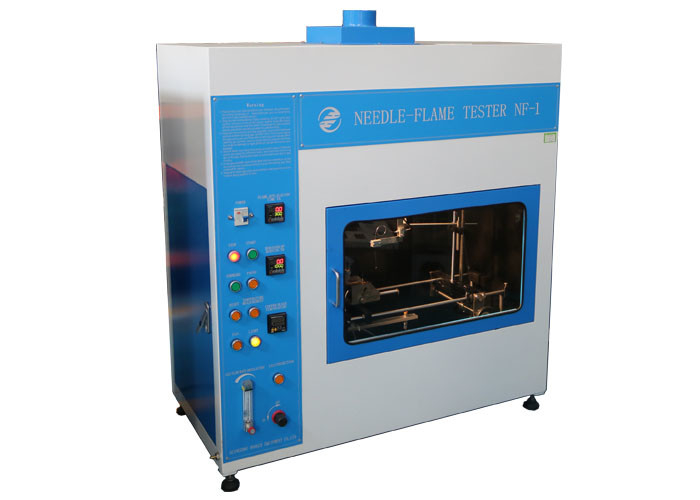

IEC60695-11-5 Tester płomienia igły Sprzęt do testowania palności

IEC60695-11-5 Sprzęt do testowania palności Tester płomienia igły ze sterowaniem elektrycznym i obsługą przycisków

Standard:

IEC 60695-11-5 Testowanie zagrożenia pożarowego - Część 11-5: Płomienie testowe - Metoda badania płomienia igłowego - Aparatura, ustalenia dotyczące testu potwierdzającego i wskazówki.

Opis aparatu badawczego:

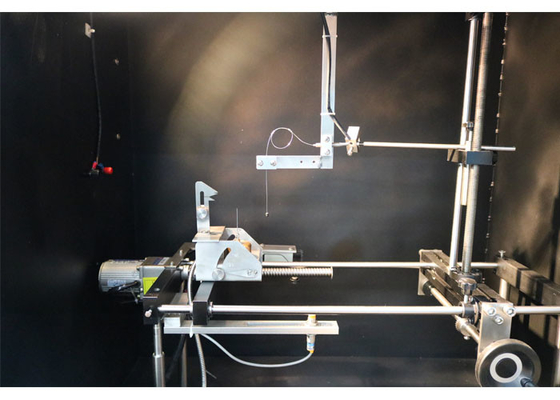

• Palnik:

Palnik wytwarzający płomień próbny powinien składać się z rury o długości co najmniej 35 mm z otworem 0,5 mm ± 0,1 mm i średnicą zewnętrzną nieprzekraczającą 0,9 mm.

Palnik zasilany jest butanem lub propanem o czystości co najmniej 95%.Do rury palnika nie może być wpuszczane powietrze.

• Płomień:

Przy osi palnika w pozycji pionowej dopływ gazu jest regulowany tak, aby długość płomienia wynosiła 1 2 mm ± 1 mm, patrząc w przytłumionym świetle na ciemnym tle (patrz rysunek 1 a).Płomień potwierdza się za pomocą aparatury i procedury wyszczególnionej w załączniku A. Czas badania, w którym temperatura wzrośnie z 1 00 ° C ± 5 ° C do 700 ° C ± 3 ° C, powinien wynosić 23,5 s ± 1,0 s.

• Komora laboratoryjna / komora:

Komora / komora laboratoryjna powinna mieć wewnętrzną objętość co najmniej 0,5 m³.Komora powinna zapewniać środowisko wolne od przeciągów, umożliwiając jednocześnie normalną cyrkulację termiczną powietrza za badaną próbką.Komora umożliwia obserwację trwającego testu.Wewnętrzne powierzchnie ścian powinny mieć ciemny kolor.

Ze względów bezpieczeństwa i wygody pożądane jest, aby ta obudowa (która może być całkowicie zamknięta) była wyposażona w urządzenie wyciągowe, takie jak wentylator wyciągowy, w celu usuwania produktów spalania, które mogą być toksyczne.Urządzenie do ekstrakcji należy wyłączyć podczas testu i włączyć natychmiast po wykonaniu pomiarów czasu.Może być potrzebny dodatni amortyzator zamykający.

Parametry:
