IEC 60069-1 Sprzęt testowy IEC Wskaźnik stopnia uszkodzenia przewodu Stopień aparatury testowej 10 ± 2 obr/min
Osoba kontaktowa : Tessa Huang
Numer telefonu : +86 18027403449
Co to jest? : +8618027403449
| Minimalne zamówienie : | 1 zestaw | Cena : | Negotiatable |
|---|---|---|---|
| Szczegóły pakowania : | Sklejka | Czas dostawy : | 40 dni |
| Zasady płatności : | L/C, T/T | Możliwość Supply : | 10 zestawów miesięcznie |
| Miejsce pochodzenia: | Chiny | Nazwa handlowa: | HeJin |
|---|---|---|---|
| Orzecznictwo: | Third party calibration certificate(cost additional) | Numer modelu: | HK1503 |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Skrzynka ładunkowa lampy samostatecznikowej | Normy: | IEC 60669-1 |
|---|---|---|---|
| Stacja testowa: | 3 stacje | Próbka badana: | Przełączniki przeznaczone do obciążeń lampami samostatecznikowymi (SBL) |
| Zakres napięcia: | 0-450v | Materiał: | Drukowane |
| Podkreślić: | Lampa samostatecznikowa IEC,lampa samostatecznikowa 60669-1,żarówka samostatecznikowa 60669-1; |
||
opis produktu

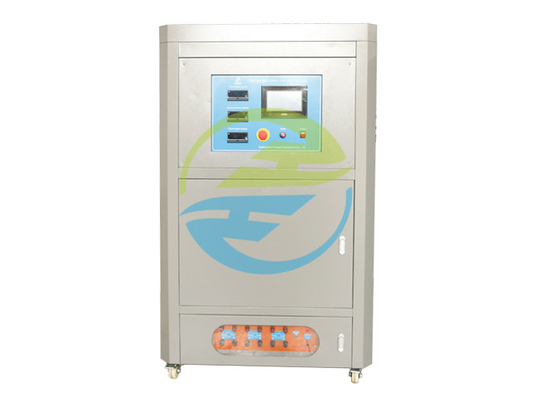

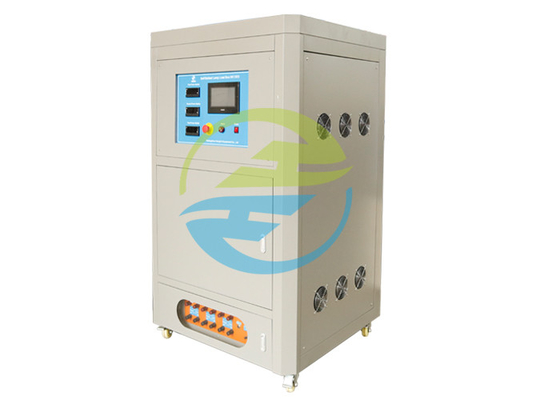

Sprzęt testowy IEC 60669-1 Skrzynia obciążenia lampy samostatecznikowej Trzy stacje testowe
Standard dla skrzyni ładunkowej lampy samostatecznikowej:
IEC 60669-1: 2017 Łączniki do domowych i podobnych stałych instalacji elektrycznych – Część 1: Wymagania ogólne, pkt 19.3 Badanie łączników przeznaczonych do obciążeń lampami samostatecznikowymi.
Aplikacja skrzyni ładunkowej lampy samostatecznikowej:
Przełączniki przeznaczone do obciążenia lampami samostatecznikowymi (SBL) muszą wytrzymać, bez nadmiernego zużycia lub innych szkodliwych skutków, naprężenia elektryczne i termiczne występujące podczas sterowania obwodami lamp samostatecznikowych.Zgodność sprawdza się, podłączając obciążenie, jak pokazano na rysunku 12b, za pomocą testowanego przełącznika do źródła zasilania.
Obciążenie powinno być zgodne z rysunkiem 12b.Wartości maksymalnej wartości szczytowej i maksymalnej I 2 t prądu rozruchowego podano w tabeli 19.
Tabela 19 – Wartości dla I piku i I 2 t w zależności od rodzaju systemu dystrybucji
|
Prąd znamionowy [A] |
Dystrybucja system [V]: 220/380 230/400 240/415 Iszczyt [A] |
Dystrybucja system [V]: 220/380 230/400 240/415 I2t [A2s] |
Dystrybucja system [V]: 120/208 120/240 127/220 Iszczyt [A] |
Dystrybucja system [V]: 120/208 120/240 127/220 I2t [A] |
Dystrybucja system [V]: 220/380 230/400 240/415 Moc znamionowa obwodu SBL [W] |
Dystrybucja system [V]: 120/208 120/240 127/220 Moc znamionowa obwodu SBL [W] |
| Do 10 . włącznie | 108 | 2,8 | 162 | 5,9 | 100 | 60 |
| Powyżej 10 do 13 . włącznie | 142 | 5,5 | 162 | 5,9 | 150 | 60 |
| Powyżej 13 do 16 . włącznie | 170 | 9 | 200 | 11,5 | 200 | 100 |
| Powyżej 16 lat do 20 . włącznie | 192 | 13 | 231 | 18,5 | 250 | 150 |
Parametr skrzyni ładunkowej lampy samostatecznikowej:
| Zasilacz | 220V/50Hz |
| Cyfrowy miernik napięcia | Zakres: 0 ~ 450 V, dokładność: ± 0,5% ± 2d |
| Cyfrowy miernik mocy | Zakres: 0~5A, dokładność: ±0,5%±2d |
| Kanał wyjściowy | 3 kanały |
| Licznik | 0 ~ 9999999 razy |
