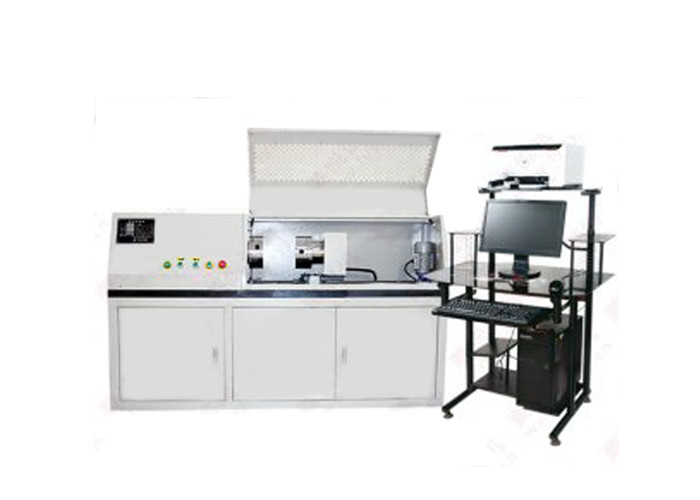

Maszyna do testowania skręcania części samochodowych Poziomy test wytrzymałości mechanicznej

Maszyna do testowania skręcania części samochodowych Styl poziomy Test wytrzymałości mechanicznej

Wprowadzenie funkcji:

1. Maszyna do testowania skręcania części służy do testowania sprzęgła, koła pasowego, napinacza, wału napędowego, sprzęgła, dwumasowego koła zamachowego i innych rodzajów testów skręcania części samochodowych.

2. Próbka testowa jest instalowana między regulowaną przestrzenią oprawy, może dostosować się do różnych właściwości mechanicznych skręcania próbek testowych.

3. Za pomocą sterowania komputerowego można zbierać moment obrotowy, wartość szczytową, kąt, krzywą i inne dane.

4. Wyświetlacz pokazuje krzywe testowe momentu obrotowego, kąta momentu obrotowego i kąta momentu obrotowego testowanych części.

5. Może realizować przechowywanie danych testowych, badanie, drukowanie raportów z testów.

Normy produkcyjne i kontrolne:

JB/T9370-1999 "Warunki techniczne maszyny wytrzymałościowej na skręcanie"

GB2611-2007 "Ogólne wymagania techniczne maszyny testującej"

JIG269-2006 „Regulamin weryfikacji skręcania maszyny”

Wybór modelu.Specjalne wymagania:

LY- Seria maszyn do badania skręcania części: 10Nm, 20Nm, 50Nm, 100Nm, 200Nm, 500Nm 1000Nm, 2000Nm, 5000Nm, 10000Nm, 20000Nm (jest to typowy model, można go dostosować).Test wytrzymałości mechanicznej.

Parametr 1):

1. Styl: poziomy

2. Maksymalna siła badania: 10Nm, 20Nm, 50Nm, 100Nm, 200Nm, 500Nm, 1000Nm, 2000Nm, 5000Nm, 10000Nm, 20000Nm( wielozakresowy opcjonalnie)

3. Rozdzielczość siły testowej: 0,01N·m/0,1N·m

4. Dokładny zakres pomiarowy: 1% FS-100% FS

5. Błąd względny wskazującej wartość siły testowej: ≤ + 0,5%

6. Błąd powtarzalności wartości wskazującej siłę testową: ≤0,5%

7. Rozdzielczość momentu obrotowego: 1/+300000 (rozdzielczość niezmieniona przez cały czas)

8. Kierunek dokręcania: kierunek dodatni i ujemny

9. Akcesorium skrętne: (można dostosować)

10. Przestrzeń testowa: 0-500 mm (można zwiększyć)

11. Prędkość testowa: bezstopniowa regulacja prędkości 0,01 ° -720 ° / min

12. Rozmiar maszyny testowej: około 2000 * 600 * 1200 mm (można dostosować)

13. Wygląd: powinien być zgodny z wymaganiami GB/T2611

14. Kompletność: spełnij standardowe wymagania

15. Funkcja ochrony: maszyna testująca ma funkcję ochrony przed przeciążeniem;

16. Testowanie poziomu maszyny: 0,5 /1
