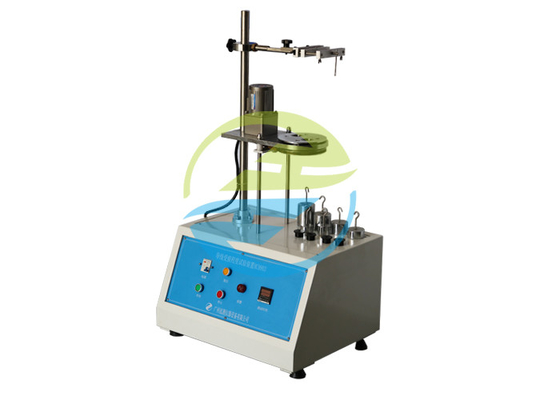

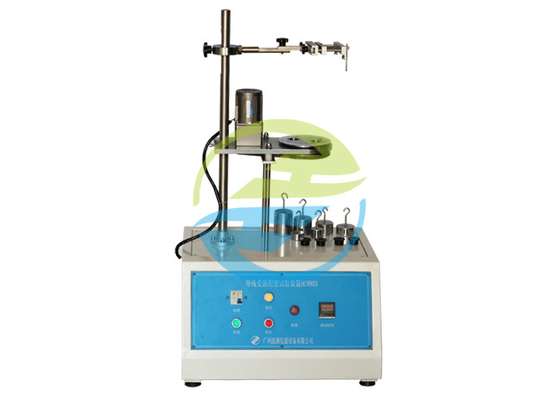

IEC 60069-1 Sprzęt testowy IEC Wskaźnik stopnia uszkodzenia przewodu Stopień aparatury testowej 10 ± 2 obr/min

Urządzenie do badania stopnia uszkodzenia przewodnika IEC 60069-1 Prędkość urządzenia badawczego 10 ± 2 r/min

Standardowy:

IEC 60884-1 ¢Szyby i gniazda do użytku domowego i podobnych celów ¢Część 1: Wymogi ogólne ¢ pkt 12.2.5, rysunek 11

IEC 60669-1 ′Sprzęgły do urządzeń elektrycznych domowych i podobnych urządzeń stacjonarnych ′Część 1: Wymogi ogólne ′ pkt 12.2.5, rysunek 9

Standardowy opis:

Zapewnienie, że urządzenie jest zgodne z wymogami pkt 6.2.3.3 i 6.2.3.3 niniejszego regulaminu.

Zestaw końcowy umieszczany jest w aparaturze badawczej zgodnie z rysunkiem 11 i wyposażony jest w sztywne, stałe, wiązane i/lub elastyczne przewodniki (),zgodnie z tabelą 3 najpierw z najmniejszą, a następnie z największą nominalną powierzchnią przekroju poprzecznego, śruby lub orzechy zaciskowe są zaciśnięte z momentem obrotowym zgodnie z tabelą 6.

W przypadku braku sztywnych przewodników z włókienami, badanie może być przeprowadzone wyłącznie z użyciem sztywnych przewodników stałych.

Długość przewodnika badawczego musi być o 75 mm dłuższa niż wysokość (H) określona w tabeli 9.

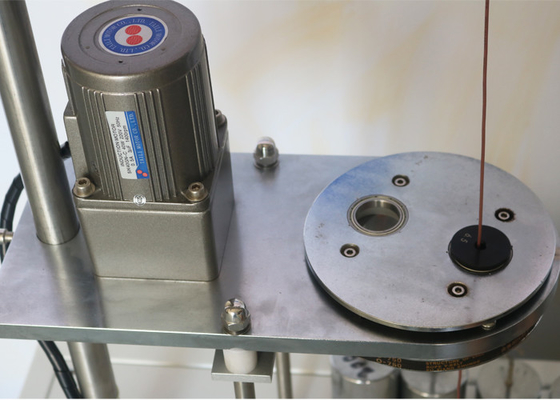

Koniec przewodu przechodzi przez odpowiednią buśkę w płytce umieszczonej na wysokości (H) poniżej urządzenia, zgodnie z tabelą 9.Pozycjonowane jest w płaszczyźnie poziomej tak, aby jego linia środkowa opisywała koło o średnicy 75 mm, koncentryczne z środkiem urządzenia zacisku w płaszczyźnie poziomej; następnie płytka obraca się z prędkością (10 ± 2) r/min.

Odległość między ustem urządzenia mocującego a górną powierzchnią obudowy musi być w granicach ±15 mm od wysokości określonej w tabeli 9. Obudowa może być smarowana, aby zapobiec wiązaniu,skręcanie, lub obrotu izolowanego przewodnika.

Od końca przewodnika zawiesza się masę określoną w tabeli 9.

W trakcie badania przewodnik nie może wyślizgnąć się z urządzenia zacisku ani zerwać w pobliżu urządzenia zacisku, ani też nie może zostać uszkodzony w sposób uniemożliwiający dalsze stosowanie.Sprzęt do badań IEC

Badanie powtórza się z sztywnymi przewodnikami stałymi, jeżeli takie istnieją, jeżeli pierwsze badanie zostało przeprowadzone z sztywnymi przewodnikami z włókienami.

Parametry:
