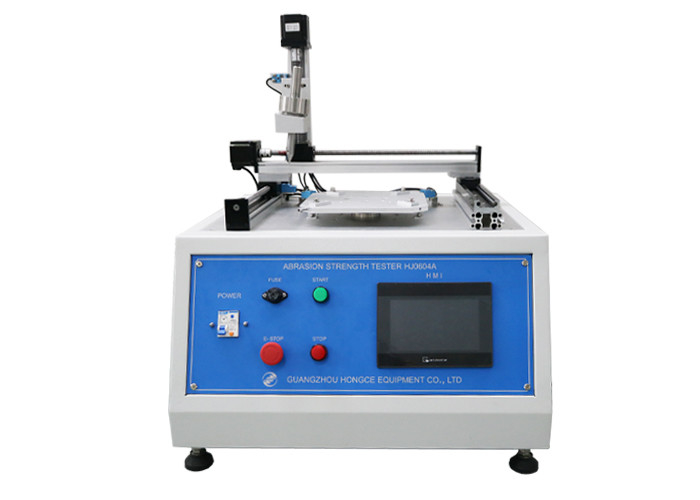

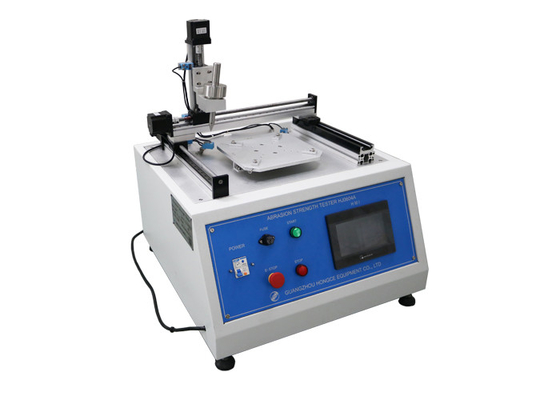

Sprzęt testowy PLC IEC do odporności na ścieranie Prędkość 20 ± 5 mm / s

Sprzęt testowy IEC do testu odporności na ścieranie z prędkością 20 ± 5 mm / s

Standard:

IEC 60335-1 „Elektryczne urządzenia gospodarstwa domowego i podobne – Bezpieczeństwo – Część 1: Wymagania ogólne” pkt 21.2;

IEC 60950-1 „Urządzenia technologii informacyjnej – Bezpieczeństwo – Część 1: Wymagania ogólne” punkt 2.10.8.4 i rysunek 2K.

Podanie:

To jest używane do test odporności na ścieranie płytek obwodów drukowanych lub izolujących dostępnych części urządzeń gospodarstwa domowego.

Próbka badana:

Dostępne części izolacji stałej, powlekane płyty drukowane i powlekane komponenty. Sprzęt testowy IEC

Standardowy opis z IEC 60950-1:

Na pięciu parach części przewodzących oraz na odstępach między nimi w punktach, w których podczas testów separacje będą podlegać maksymalnemu gradientowi potencjału, wykonuje się rysy.

Rysy wykonuje się za pomocą hartowanego stalowego trzpienia, którego koniec ma kształt stożka o kącie wierzchołka 40°, którego wierzchołek jest zaokrąglony i wypolerowany, o promieniu 0,25 mm ± 0,02 mm.

Rysy wykonuje się rysując szpilkę wzdłuż powierzchni w płaszczyźnie prostopadłej do krawędzi przewodu z prędkością 20 mm/s ± 5 mm/s, jak pokazano na rysunku 2K.Sworzeń jest tak obciążony, aby siła wywierana wzdłuż jego osi wynosiła 10 N ± 0,5 N. Rysy powinny być oddalone od siebie o co najmniej 5 mm i co najmniej 5 mm od krawędzi próbki.

Parametr:
