Sterowanie ręczne 60811 Sprzęt testowy IEC Aparatura do testowania zginania na zimno

opis produktu

Aparatura do testu zginania na zimno Sterowanie ręczne Sprzęt testowy IEC 60811

Standard:

IEC60811-1-4 Wspólne metody badań materiałów izolacyjnych i powłokowych kabli elektrycznych i optycznych - Część 1-4: Metody ogólnego zastosowania - Test w niskiej temperaturze, pkt 8.1 i 8.2 oraz rysunek 1.

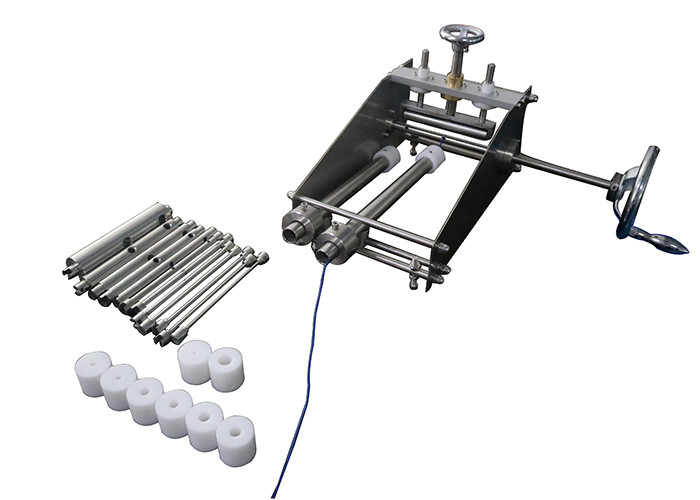

Rysunek 1Aparatura do testu zginania na zimno

Podanie:

Test ten jest ogólnie przeznaczony dla kabli o całkowitej średnicy do 12,5 mm włącznie lub dla kabli płaskich o wymiarze osi głównej do 20 mm włącznie.Sprzęt testowy IEC

Próbka badana:

Kable o całkowitej średnicy do 12,5 mm włącznie lub w przypadku kabli płaskich wymiar osi głównej do 20 mm włącznie.

Funkcja:

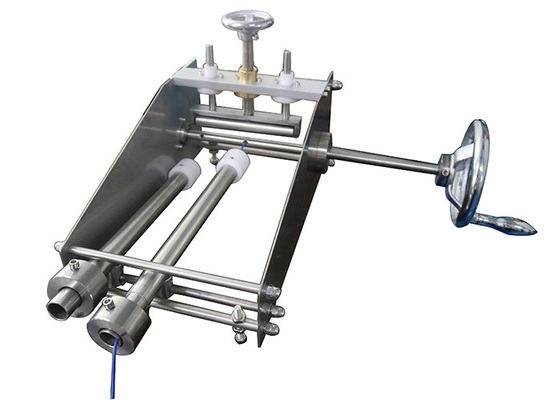

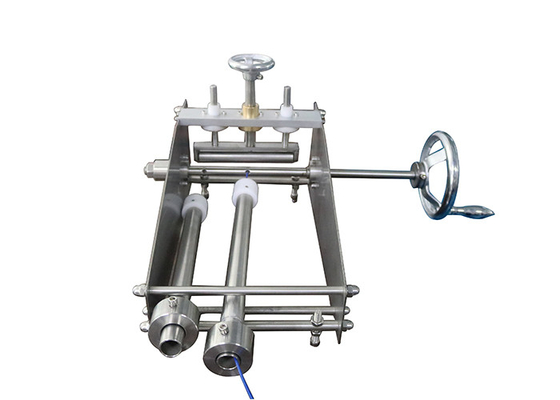

Wykonany ze stali nierdzewnej, 2 stanowiska, wyposażony w przedłużoną rękojeść, którą można podłączyć na zewnątrz komory niskotemperaturowej.

Parametry:

Stacja testowa: 2

Średnica próbek: Φ2,5mm ～12,5mm

Liczba zwojów: od 2 do 10 zwojów, a liczba zwojów powinna być zgodna z poniższą tabelą:

Warunki badania: Średnica trzpienia powinna być od 4 do 5 razy większa od średnicy próbki do badań.

Wyposażenie standardowe w trzpień: Ф4, Ф5, Ф6, Ф7, Ф8, Ф10, Ф12, Ф14, Ф16, Ф18, Ф20, Ф24, Ф37,5mm

Prędkość obrotowa: 5 s/obrót, sterowanie ręczne

Średnica rury: 3,5, Ф6, Ф10, Ф12, Ф16mm, każda z dwóch części.Sprzęt testowy IEC
