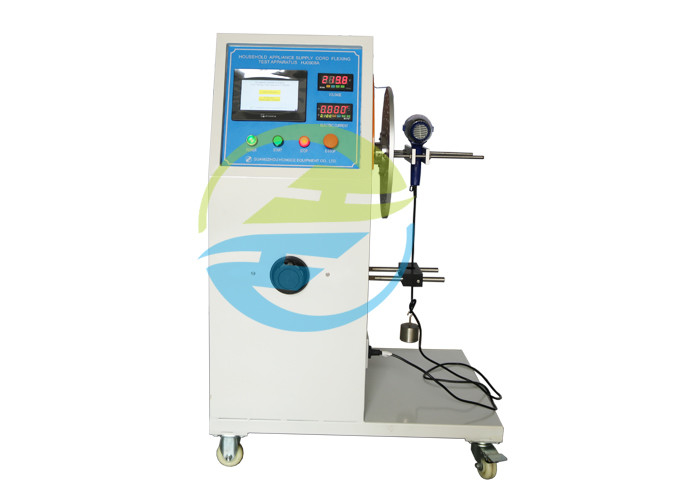

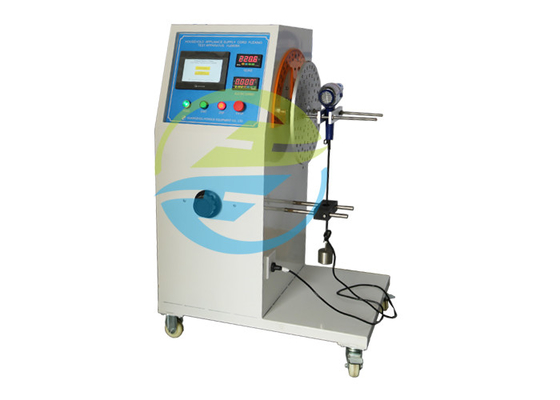

Ekran dotykowy IEC 60335-1 Aparatura do testowania zginania kabli Rysunek 8

IEC 60335-1 Sprzęt testowy Aparatura do testowania zginania kabli Rysunek 8

Standard:

IEC 60335-1 Elektryczne urządzenia do użytku domowego i podobne – Bezpieczeństwo – Część 1: Wymagania ogólne, punkt 25.14, rysunek 8.

Opis standardowy:

Urządzenia wyposażone w przewód zasilający, które są przemieszczane podczas pracy, powinny być skonstruowane w taki sposób, aby przewód zasilający był odpowiednio chroniony przed nadmiernym wyginaniem się podczas wchodzenia do urządzenia.

UWAGA 1 Nie dotyczy to urządzeń z automatycznymi zwijaczami przewodu, które zamiast tego są testowane zgodnie z 22.16.

Zgodność sprawdza się za pomocą następującego testu, który jest przeprowadzany na urządzeniu wyposażonym w element oscylacyjny, jak pokazano na rysunku 8.

Część urządzenia, która zawiera otwór wlotowy, jest przymocowana do elementu oscylacyjnego tak, że gdy przewód zasilający znajduje się w połowie jego ruchu, oś przewodu, w którym wchodzi on w osłonę przewodu lub wlot, jest pionowa i przechodzi przez oś oscylacji.Główna oś przekroju płaskich linek powinna być równoległa do osi drgań.

Sznur jest obciążony tak, że przyłożona siła jest

– 10 N dla linek o nominalnej powierzchni przekroju przekraczającej 0,75 mm²;

– 5 N, dla pozostałych przewodów.

Odległość X, jak pokazano na Rysunku 8, pomiędzy osią oscylacji a punktem, w którym linka lub osłona linki wchodzi do urządzenia, jest dostosowana tak, aby gdy człon oscylacyjny poruszał się w pełnym zakresie, linka i obciążenie miały minimalną wartość boczną. ruch.

Element oscylacyjny jest przesuwany pod kątem 90° (45° po obu stronach pionu), liczba zgięć dla nasadek typu Z wynosi 20 000, a dla innych nasadek 10000. Szybkość zginania wynosi 60 na minutę.

UWAGA 2 Wygięcie to jeden ruch o 90°.

Linka i związane z nią części są obrócone o kąt 90° po połowie liczby zagięć, chyba że zamontowana jest płaska linka.

Podczas testu przewody są zasilane napięciem znamionowym i obciążone prądem znamionowym urządzenia.Prąd nie przepływa przez przewód uziemiający.

Sprzęt testowy IEC

Parametr:
