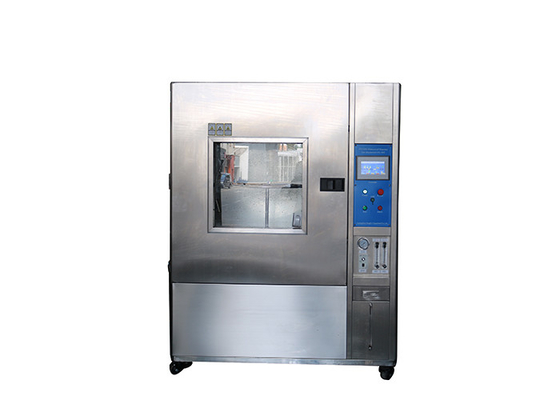

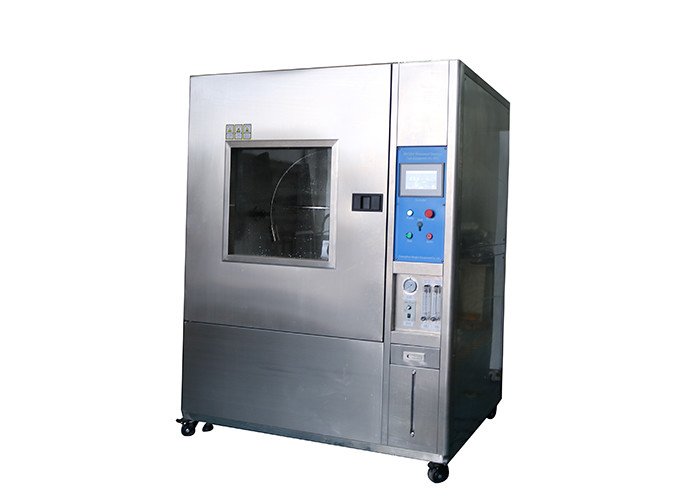

IEC60529 IPX1 do IPX4 Wodoodporna komora testowa do części samochodowych

Sprzęt do testowania IP IPX1 do IPX4 Wodoodporna komora testowa do części samochodowych

Standard:

Stopień ochrony IEC60529 zapewniany przez obudowy (kod IP) IPX1, IPX2, IPX3, IPX4;

ISO 20653-2013 Pojazdy drogowe - Stopnie ochrony (kod IP) - Ochrona sprzętu elektrycznego przed ciałami obcymi, wodą i dostępem, rysunek 3- Układ testowy do określenia ochrony przed pionowymi kroplami wody (urządzenie kroplujące);stopnie ochrony przed wodą 1 i 2, rysunek 4 - Stanowisko testowe do określenia ochrony przed rozbryzgami wody i rozbryzgami wody (rura obrotowa);stopnie ochrony przed wodą 3, 4 i 4K.

Elementy i znaczenie kodu IP:

Test kondycji:

IPX1:

Badanie przeprowadza się za pomocą urządzenia, które zapewnia równomierny przepływ kropli wody po całej powierzchni obudowy.

Stół obrotowy, na którym umieszczona jest obudowa, ma prędkość obrotową 1 obr / min, a mimośrodowość (odległość między osią stołu obrotowego a osią preparatu) wynosi około 100 mm.

Czas trwania testu to 10 min.

IPX2:

Obudowa jest testowana przez 2,5 minuty w każdej z czterech stałych pozycji pochylenia.

Położenia te wynoszą 15 ° po każdej stronie pionu w dwóch wzajemnie prostopadłych płaszczyznach (patrz rysunek 3b)).

Całkowity czas trwania testu to 10 min.

IPX3:

Rura oscylacyjna jest wyposażona w otwory rozpylające na łuku 60 ° po obu stronach punktu środkowego.Podpora nie jest perforowana.

Testowaną obudowę umieszcza się w środkowym punkcie półkola.Rura jest wprawiana w oscylacje pod kątem 120 °, 60 ° po każdej stronie pionu, przy czym czas jednego pełnego oscylacji (2 x 120 °) wynosi około 4 s, a czas trwania testu wynosi 5 minut.

Następnie obudowę obraca się o kąt 90 ° w poziomie i test kontynuuje się przez dalsze 5 minut.

Maksymalny dopuszczalny promień rury oscylacyjnej wynosi 1 600 mm.

Ciśnienie wody jest regulowane w celu uzyskania określonej wydajności.Ciśnienie potrzebne do osiągnięcia tego natężenia przepływu będzie się mieścić w zakresie od 50 kPa do 150 kPa.Podczas testu należy go utrzymywać na stałym poziomie.

Czas trwania testu wynosi 1 min / m 2 obliczonej powierzchni obudowy (z wyłączeniem powierzchni montażowej), przy czym minimalny czas trwania to 5 min.

IPX4:

Rura oscylacyjna ma otwory natryskowe na całym 1 80 ”półkola.Całkowite natężenie przepływu jest regulowane zgodnie z tabelą 9 i mierzone za pomocą przepływomierza.

Rura jest wprawiana w oscylacje pod kątem prawie 360 ​​°, 180 ° w każdą stronę pionu, przy czym czas na jedną pełną oscylację (2 × 360 °) wynosi około 12 s.

Czas trwania testu to 10 min.
