Zintegrowane urządzenie testowe 10 Freq / Min 220V 50Hz IEC do pił tarczowych

Sprzęt testowy IEC Zintegrowane urządzenie testowe do przełącznika piły tarczowej i dolnej osłony

Standard:

IEC60745-2-5 „Ręczne narzędzia elektryczne o napędzie silnikowym - Bezpieczeństwo - Część 2-5: Wymagania szczegółowe dotyczące pił tarczowych”. 2003 Załącznik BB.20.102.

EN 60745-2-5: 2010, klauzula 17.101 i 19.102.3.

EN 60745-2-5: 2010 załącznik M21.18, załącznik M21.18.301, załącznik M21.203, załącznik M21.301, rysunek M.301.

Podanie:

Służy do testowania działania przełącznika piły tarczowej oraz trwałości i czasu regeneracji dolnej osłony piły tarczowej. Sprzęt testowy IEC

Próbka badana:

Piły tarczowe

Funkcja:

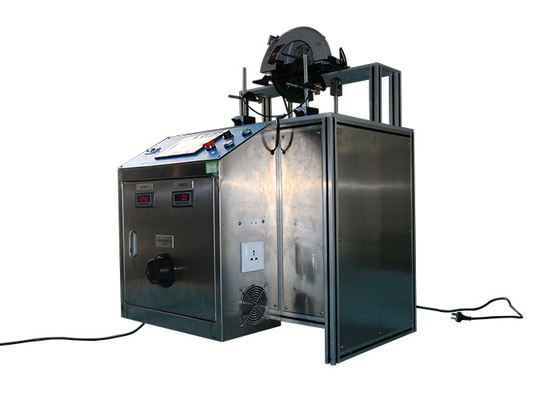

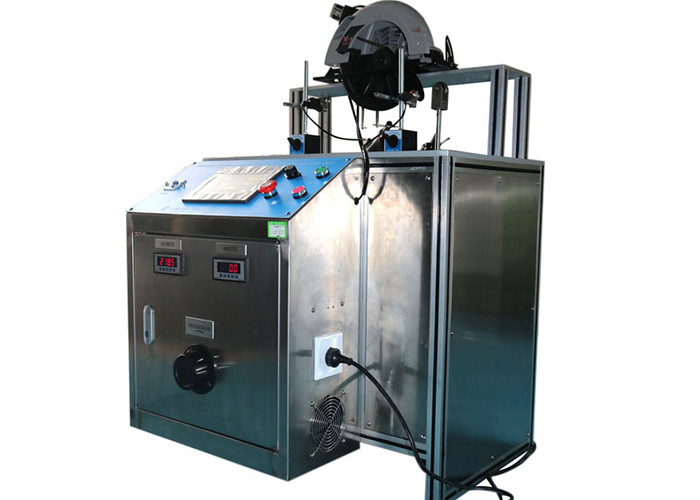

To urządzenie składa się z dwóch części, układu mechanicznego i elektrycznego układu sterowania.

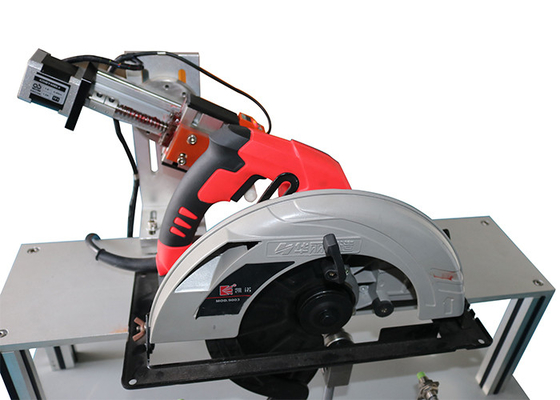

System mechaniczny to stół do piły tarczowej.Na stole znajduje się przełącznik i gniazdo próbki, operator może nacisnąć przełącznik, aby włączyć lub wyłączyć zasilanie obciążenia próbki testowej;możliwość umieszczenia i zamocowania pił tarczowych w różnych rozmiarach na stole;na stole urządzenie do blokowania włącznika ręcznej pilarki tarczowej w pozycji „włączony”;ostrze może sięgać do dna stołu przez środkowy rowek;na stole, gdzie pod ostrzem znajduje się putter dolnej osłony oraz dwa czujniki położenia, które mogą napędzać dolną osłonę pilarki tarczowej w celu jej otwarcia lub zamknięcia.

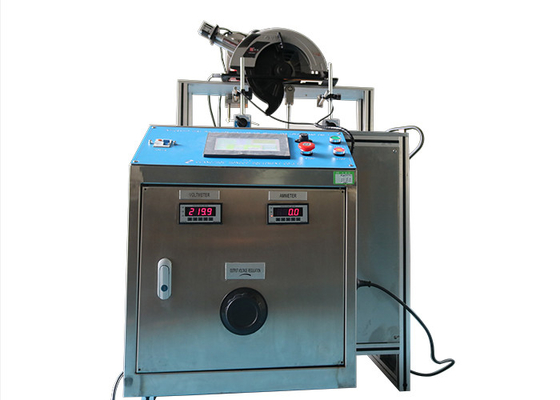

System sterowania elektrycznego składa się z zasilacza obciążenia, sterownika PLC MITSUBISHI, 7-calowego ekranu dotykowego itp. Może pracować w trybie ręcznym i automatycznym.

Parametry:
