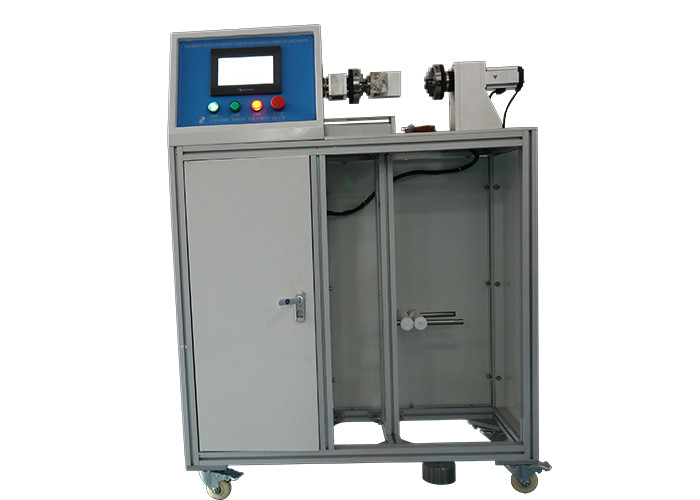

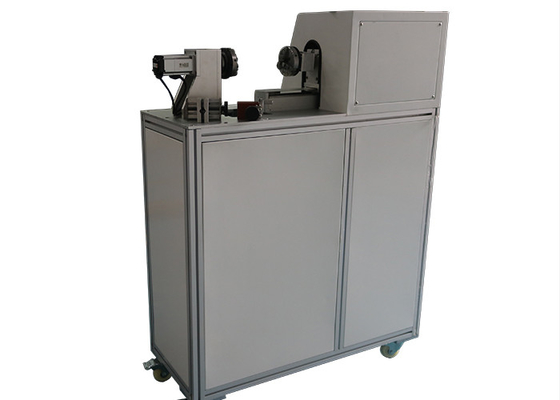

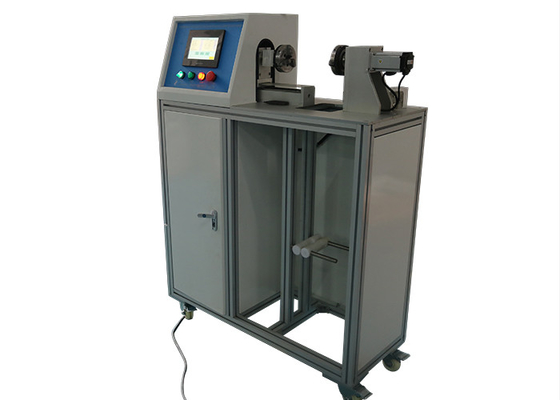

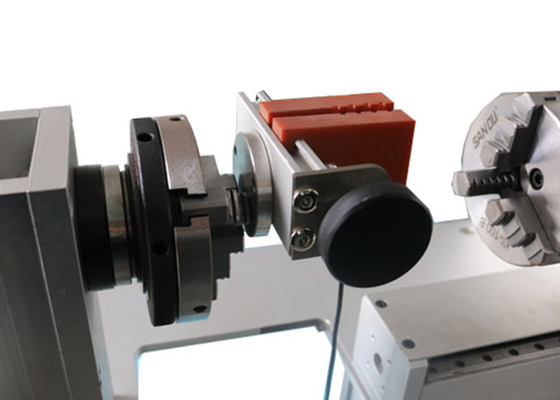

Tester wydajności serwomotoru IEC dla przełączników zbliżeniowych

Sprzęt testowy IEC P.Tester wydajności dla przełączników zbliżeniowych z kablem połączonym wzajemnie a

Standard:

IEC 60947-5-2 `` Aparatura rozdzielcza i sterownicza niskonapięciowa - Część 5-2: Aparaty i łączniki sterownicze - Łączniki zbliżeniowe '' Załącznik C.8

Podanie:

Służy do testowania wytrzymałości strukturalnej różnych przełączników zbliżeniowych i czujników fotoelektrycznych ze zintegrowanymi kablami połączeniowymi, zapewniając, że kable połączeniowe i pozycje przełączników są względnie stałe.Sprzęt testowy IEC

Celem tych testów jest zapewnienie integralności zakotwienia kabla podczas transportu i instalacji.Po zainstalowaniu przełącznik zbliżeniowy i kabel należy zamocować względem siebie.

C.8.1 .1 Test rozciągania

Kabel należy ciągnąć w sposób ciągły wzdłuż osi wlotu kablowego, przykładając do koszulki izolacyjnej kabla przez 1 min.

C.8.1 .2 Test momentu obrotowego

Kabel poddaje się działaniu momentu obrotowego 0,1 Nm lub ogranicza się do wartości zapewniającej kąt momentu obrotowego 360 °.Moment dokręcania należy przyłożyć do kabla, zgodnie z ruchem wskazówek zegara przez 1 minutę, a następnie w kierunku przeciwnym do ruchu wskazówek zegara przez 1 minutę, w odległości 1 00 mm od wejścia wyłącznika zbliżeniowego.

C.8.1 .3 Test wypychania

Siłę pchającą należy przyłożyć wzdłuż osi kabla, jak najbliżej wejścia kabla.

Siła jest powoli zwiększana do 20 N. Siłę należy przyłożyć przez 1 minutę za każdym razem, z 1-minutową przerwą między aplikacjami.

Po przeprowadzonych badaniach nie powinno być żadnych widocznych uszkodzeń uszczelnienia wejścia kabla ani przemieszczenia kabla.

C.8.1 .4 Próba zginania

Kabel należy obciążać i zginać w następujący sposób:

a) Zawiesić obciążnik o masie 3 kg, mocując go do kabla w odległości 1 m od wejścia kablowego i tak, aby oś wejścia kablowego była pionowa.

b) Przechylić przełącznik zbliżeniowy o 90 °, aby zagiąć kabel pod kątem 90 °, utrzymując tę ​​pozycję przez 1 min.

c) Przechylić przełącznik zbliżeniowy o 90 ° w kierunku przeciwnym do pionu tak, aby spowodować zagięcie kabla pod kątem 90 °, utrzymując pozycję przez 1 min.

Funkcja:

Sprzęt przyjmuje zaawansowany inteligentny system sterowania PLC, humanizowany interfejs operacyjny z ekranem dotykowym, aby nagrywanie i wyświetlanie były dokładniejsze;z zaprogramowanymi czasami testu, prędkością testową, skokiem testowym, ustawieniem siły ciągnięcia i innymi funkcjami.Może być analizowany przez rekord danych, czy próbka testowa jest kwalifikowana, czy nie.

Parametry:
