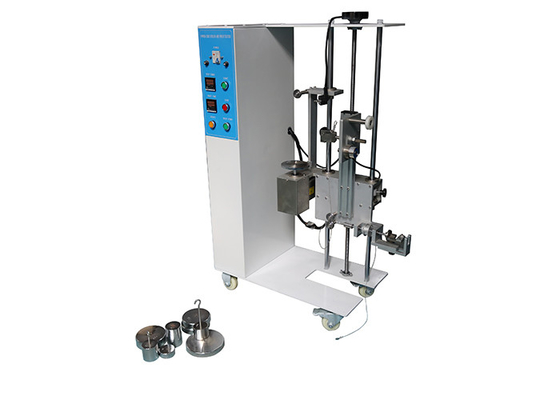

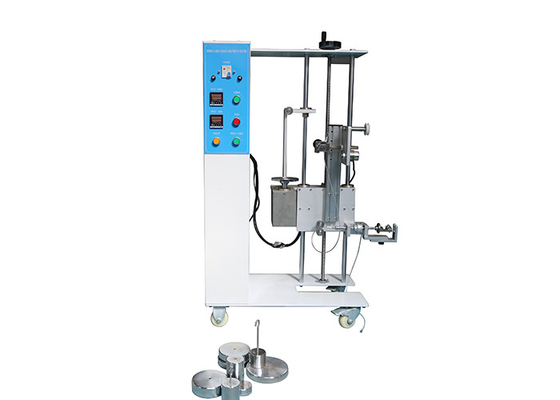

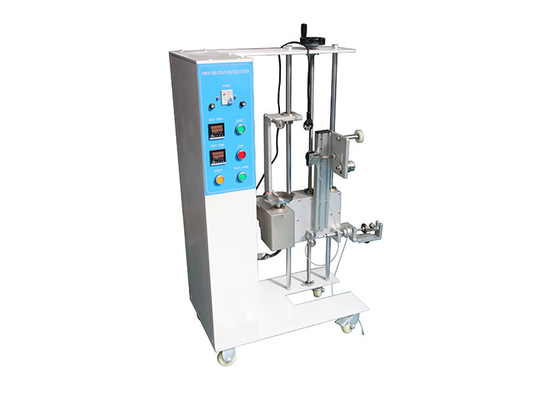

20-milimetrowy tester naprężenia i skręcenia przewodu zakotwienia ramienia reakcyjnego

Zakotwiczenie przewodu dla sprzętu testującego sprzęt gospodarstwa domowego przewodu zasilającego

Standard:

IEC 60335-1 „Elektryczny sprzęt do użytku domowego i podobnego - Bezpieczeństwo - Część 1: Wymagania ogólne”, punkt 25.15

Podanie:

Służy do sprawdzania, czy plik kotwiczenie przewodu urządzeń gospodarstwa domowego`` Przewód zasilający jest mocny, może przetwarzać testy siły ciągnięcia i momentu obrotowego.

Urządzenia wyposażone w przewód zasilający oraz urządzenia przeznaczone do stałego podłączenia do stałego okablowania za pomocą przewodu elastycznego powinny posiadać punkt mocowania przewodu.Zakotwiczenie przewodu powinno uwolnić przewody od naprężeń, w tym skręcenia, na zaciskach i chronić izolację przewodów przed ścieraniem.

Nie powinno być możliwości włożenia przewodu do urządzenia w takim stopniu, który mógłby spowodować uszkodzenie przewodu lub części wewnętrznych urządzenia.

Funkcja:

Na sznurku umieszcza się znak, który jest poddawany działaniu siły ciągnącej przedstawionej w Tabeli 12, w odległości około 20 mm od mocowania sznurka lub innego odpowiedniego punktu.

Linka jest następnie ciągnięta bez szarpania przez 1 s w najbardziej niekorzystnym kierunku z określoną siłą.Test przeprowadza się 25 razy.

Sznurek, o ile nie znajduje się na automatycznym bębnie, jest następnie poddawany działaniu momentu obrotowego, który jest przykładany jak najbliżej urządzenia.Moment obrotowy podano w tabeli 12 i jest on stosowany przez 1 minutę.

Tabela 12 - Siła ciągnięcia i moment obrotowy:

Podczas testów przewód nie może być uszkodzony i nie może wykazywać znacznego naprężenia na zaciskach.Siła ciągnięcia zostaje ponownie przyłożona, a linka nie może być przesunięta wzdłużnie o więcej niż 2 mm.

Parametr:
