IEC60529 Rysunek 2 Komora do badania pyłu piaskowego do testu IP5X IP6X

Nazwa marki:	HeJin
Numer modelu:	HH0810A
MOQ:	1 zestaw
Cena £:	Negotiatable
Zdolność do zaopatrzenia:	10 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

calibration certificate (cost additional)

Nazwa produktu:

Sprzęt do piasku i pyłu

Standard:

IEC60529

kontroler:

Sterowanie za pomocą ekranu dotykowego

Funkcjonować:

Pyłoszczelny sprzęt testowy

Szczegóły pakowania:

sklejka

Podkreślić:

Rysunek 2 Komora testowa pyłu piaskowego

komora testowa IEC60529

komora testowa pyłu piaskowego IEC60529

Opis produktu

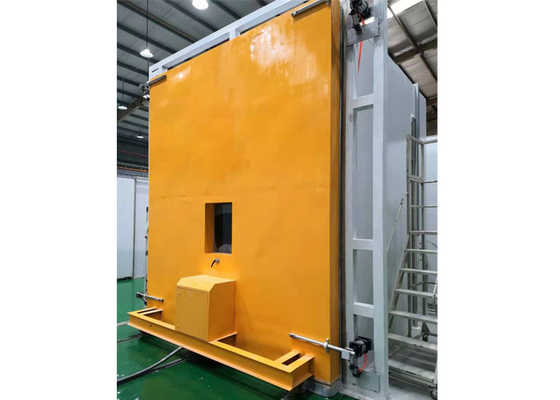

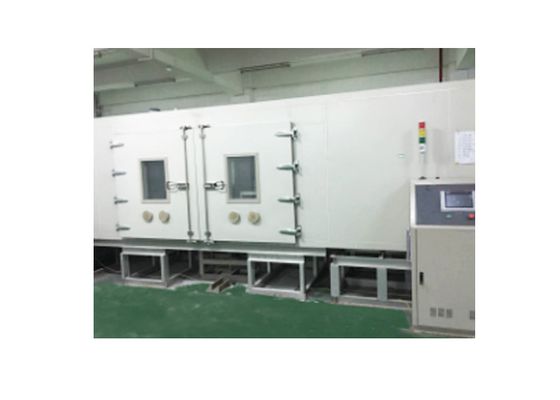

IEC60529 Rysunek 2 Sprzęt do testowania IP Komora do badania piasku i pyłu do testu IP5X IP6X Walk-In-Type

1. Przegląd produktu
Cel, powód	Pyłoszczelna / komora testowa ma zastosowanie do pyłoszczelności różnych części, w tym lamp samochodowych, przyrządów, elektrycznych osłon przeciwpyłowych, układów kierowniczych, zamków drzwi, silników itp.
Charakterystyka	Przestrzegaj testu odporności na pył części samochodowych, części elektrycznych i innych części Test pyłoszczelności i pyłoszczelności zgodnie z typem pływającym Pył zgodnie z jis-d-0270-f2 Cyfrowe ustawienie, łatwa obsługa i konserwacja
Poznaj standard	IEC60529 Stopnie ochrony zapewniane przez obudowy (kod IP)
Masa próbki	Masa całkowita poniżej 3 ton
2. Specyfikacje produktu
Model produktu	HH0810A
Wielkość studia	D4500mm × W2500mm × H3500mm (konfigurowalny)
Tom	40 m3
Wymiar brzegowy	D5000mm × W3200mm × H4550mm (To jest wstępnie ustawiony rozmiar. Rzeczywisty rozmiar jest nieco inny. Jeśli na stronie istnieje ograniczenie, prosimy o wyjaśnienie z wyprzedzeniem)
3. Wskaźniki techniczne
Warunki środowiska testowego	Temperatura otoczenia + 10 ℃, wilgotność względna ≤ 85%, ciśnienie atmosferyczne: 86-106 kPa
Pył testowy	Suchy talk w proszku, który może przejść przez sito 75 μm i kwadratowe sito o średnicy drutu 50 μm.
Stężenie pyłu	2 ～ 4kg / m3 (Zużycie pyłu)
Dopuszczalna wartość temperatury	RT + 10 ℃ ～ 60 ℃
Cykl sterowania wydmuchiwaniem pyłu	1s ～ 99h (regulowany)
Czas trwania testu	1s ～ 999h (regulowany)
Czas szoku	1S ～ 99H (regulowany)
Prędkość przepływu powietrza	Musi być w stanie zapewnić równomierne i powolne osadzanie się pyłu testowego na badanej próbce, a maksymalna wartość nie może przekraczać 2 m / s
4. Struktura

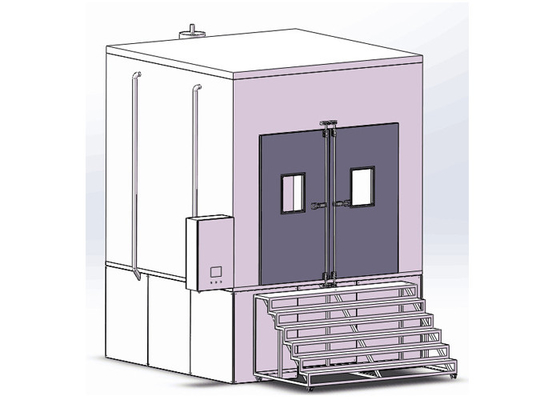

Układ konstrukcyjny	Sprzęt przyjmuje metodę montażu na miejscu płyty magazynowej do chodzenia, a układ konstrukcji jest z grubsza podzielony na: konstrukcję komory, system odpylania, system nadmuchu pyłu, system sterowania itp.
Organ laboratoryjny	Materiał magazynowy: ekologiczna i trudnopalna sztywna pianka poliuretanowa o grubości 100mm, montowana na miejscu; Materiał ściany zewnętrznej: mlecznobiała blacha stalowa Materiał ściany wewnętrznej: płyta ze stali nierdzewnej SUS304 Uszczelnienie: złącze jest uszczelnione importowanym szklanym żelem krzemionkowym, który jest odporny na korozję oleju silikonowego; Materiał termoizolacyjny: przyjazna dla środowiska, trudnopalna, sztywna pianka poliuretanowa o grubości około 100 mm, mocna izolacja termiczna
Dno komory	Na dole znajduje się pomieszczenie jednostki, w tym dolna płyta kratowa korpusu pomieszczenia, szyna prowadząca do załadunku, lejek do zbierania pyłu, wibrator, wentylator, stalowa rama kanałowa itp. Nośność: całkowita nośność na dole ＞ 3T
Brama	Brama: drzwi ręczne dwuskrzydłowe, wielkość otworu 1800 × 2800 mm;taśma uszczelniająca drzwi ma dużą odporność na starzenie i pyłoszczelność. Okno obserwacyjne: każda brama jest wyposażona w szklane okienko obserwacyjne o wymiarach około 500 mm szerokości x 650 mm wysokości.Zainstalowano ręczny skrobak do pyłu, aby obserwować sytuację testową próbki w pudełku.
Instalacja oświetleniowa	Na górze pomieszczenia są zainstalowane dwa zestawy lamp przeciwwilgociowych i przeciwwybuchowych, a przełącznik jest sterowany z panelu sterowania.
Równowaga nadciśnieniowa	Jeden port równoważący ciśnienie, aby zapobiec zbyt wysokiemu ciśnieniu w górnej komorze powietrza i wyciekowi pyłu
5. System zbierania i nadmuchu pyłu
Lejek do zbierania pyłu	Wyposażony w sześć stożkowych lejów zbierających pył ze stali nierdzewnej, które gromadzą się w pobliżu otworu wydmuchowego skrzynki wewnętrznej, gdy opadnie kurz, oraz wyposażony w okresowy wibrator i otwór odprowadzający pył, można go wyjąć po zatrzymaniu maszyny .
Wibrator	Silny wibrator, regulowany czas i okres wibracji, sprawiają, że pył przyczepiony do wewnętrznej ściany spada na dno lejka stożkowego, sprawia, że stężenie pyłu jest jednolite
Metoda nadmuchu pyłu	Pył piaskowy w lejku odsysającym jest wdmuchiwany do pomieszczenia badawczego przez dmuchawę pyłu przy górnym wylocie powietrza z boku pomieszczenia badawczego w celu przeprowadzenia testu pyłu piaskowego
Filtracja pyłu	Precyzyjny filtr przeciwpyłowy, worek filtrujący, wyrównuje ciśnienie wewnątrz i na zewnątrz pudełka
Dmuchawa pyłu	Aby sprostać wymaganiom nadmuchu całej przestrzeni, wyposażonych jest w 6 kompletów wentylatorów średniego ciśnienia dużej mocy.Wentylatory kierują pył o określonej koncentracji na badany obiekt, a kierunek przepływu powietrza jest z góry na dół.
Suszenie kurzu	Zainstalować pierścień grzewczy przed rurą odprowadzającą pył, aby wysuszyć i odzyskać pył Tryb sterowania grzałką: bezkontaktowa regulacja szerokości impulsu o równym okresie, SSR (przekaźnik półprzewodnikowy)
Schemat ideowy wydmuchiwania pyłu
Osuszanie ogrzewania	Zastosuj urządzenie grzewcze ze stali nierdzewnej 304, podgrzej i osusz, aby utrzymać pył w suchości
6. System sterowania
Kontroler	Kontroler: 7-calowy wyświetlacz LCD, programowalny kontroler z ekranem dotykowym Wyświetlacz: rozdzielczość wyświetlacza TFT True Color 800 × 600;Wyświetl temperaturę, ciśnienie, czas testu itp Tryb pracy: tryb programu i tryb stały; Pojemność programu: 999 programów, każdy program ma maksymalnie 999 kroków, można ustawić 999 cykli, a programy można łączyć; Ustawienie czasu: ustaw dowolnie w zakresie 999h69m59s i kontroluj oddzielnie czas pyłu pływającego, czas wibracji i czas próżni; Funkcje pomocnicze: ma funkcję dialogu człowiek-maszyna, którą można rozszerzyć za pomocą standardowego interfejsu komunikacyjnego RS232 w celu realizacji zdalnego monitorowania sprzętu, opcjonalnego interfejsu sieciowego (LAN), alarmu i przyczyny błędu, funkcji szybkiego przetwarzania;funkcja ochrony przed wyłączeniem zasilania, funkcja odmierzania czasu (automatyczny start i stop), wyświetlanie błędów i funkcja autodiagnostyki: instrukcja rozwiązywania problemów w sytuacjach awaryjnych, instrukcja konserwacji Funkcja nagrywania: czas testu akumulacji pamięci;
pomiar temperatury	Odporność na platynę Pt100
Siłownik elektryczny	Komponenty elektryczne, takie jak przekaźniki i styczniki, powinny być importowanymi markami, takimi jak Schneider i OMRON lub znanymi markami krajowymi, aby zapewnić niezawodne działanie i zagwarantować żywotność
7. Inne konfiguracje
Urządzenie odkurzające	2 zestawy niezależnych urządzeń próżniowych;maksymalne natężenie przepływu wynosi około 1 l / min, a regulowane ciśnienie wynosi co najmniej 2 kPa Zawiera manometr, pompę próżniową, filtr powietrza, trójnik z regulacją ciśnienia, rurkę łączącą (połączoną z 3 zestawami dysz wyciągowych) Stopień podciśnienia: 2 kPa (20 mbar)
Otwór testowy	Dwa zestawy otworów testowych ￠ 50 mm, w tym jeden korek z żelem krzemionkowym o wysokiej odporności na korozję i pyłoszczelności, zapewniają użytkownikom wygodę podczas włączania próbek testowych
Gniazdo elektryczne	Gniazdo pyłoszczelne (jednofazowe 220V / 10kW) 1 zestaw (trójfazowe 380V / 60kW) 1 zestaw (w tym dostęp do zasilania, niezależne sterowanie)
Części zamienne	Rozmiar cząstek talku <75um, 20kg 5 worków

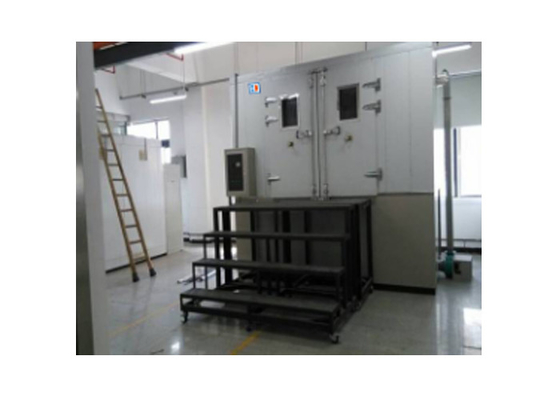

Kroki	Wyposażony w zestaw ruchomych metalowych stopni ułatwiających dostęp personelu do laboratorium
8. Urządzenie zabezpieczające
Bezpieczeństwo sprzętu	Przeciążenie mocy, ochrona przed zwarciem, ochrona uziemienia, ochrona napięcia Monit o zabezpieczenie przed utratą fazy silnika i alarm
9. Warunki serwisowe (użytkownik gwarantuje następujące warunki i wykonanie odpowiedniego połączenia)
Miejsce instalacji	Podłoże budynku pierwszego piętra jest płaskie, a nachylenie miejsca montażu sprzętu nie przekracza 1 ° Nośność gruntu nie jest mniejsza niż 2500 kg / m2 Teren jest dobrze wentylowany z drenażem. Brak silnych wibracji wokół sprzętu Brak silnego pola elektromagnetycznego wokół sprzętu Brak łatwopalnych, wybuchowych, żrących substancji i kurzu wokół sprzętu Przestrzeń do prawidłowego użytkowania i konserwacji wokół sprzętu
Pole	Instalacja wewnętrzna
Stan środowiska	Temperatura: 10 ℃ ~ 35 ℃ Wilgotność względna: ≤ 85% Ciśnienie powietrza: 86kpa ～ 106kpa
Wymagania dotyczące zasilania	Napięcie i częstotliwość: AC380V ± 10% 50 Hz ± 10% trójfazowy czteroprzewodowy + ochronny przewód uziemiający Rezystancja uziemienia przewodu ochronnego jest mniejsza niż 4 Ω Przełącznik zasilania: użytkownik jest zobowiązany do skonfigurowania przełącznika powietrza lub zasilania o odpowiedniej wydajności dla sprzętu w miejscu instalacji, a przełącznik musi być używany niezależnie dla sprzętu;wyłącznik nożowy lub gniazdko elektryczne jest zabronione;wyłącznik znajduje się nie dalej niż 2 metry od urządzenia Moc: skonfigurowana zgodnie z mocą zainstalowaną, około 15 kW
Wymagania dotyczące środowiska przechowywania	Gdy sprzęt nie działa, temperatura otoczenia powinna być utrzymywana w granicach 0 ℃ ~ + 45 ℃ i sucha.
