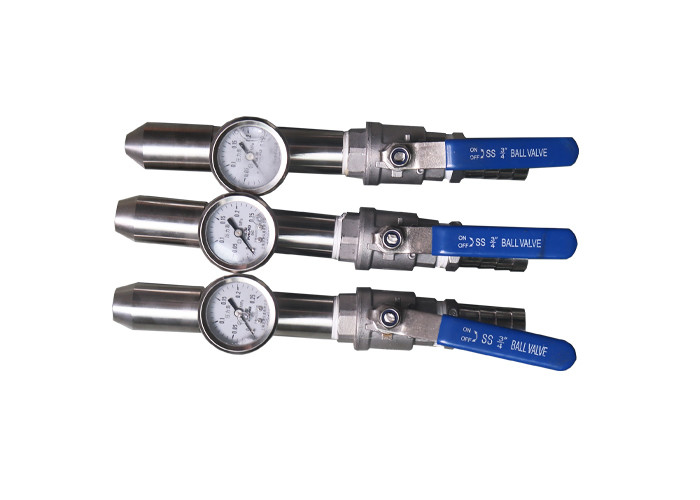

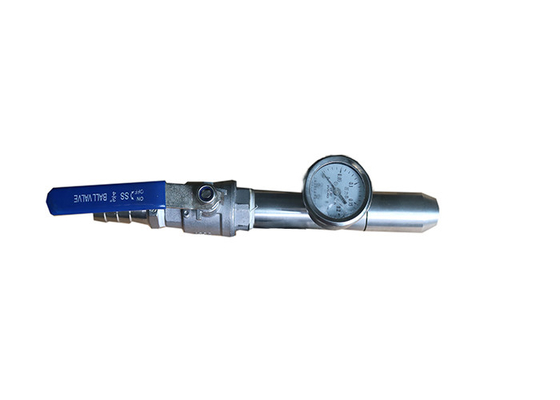

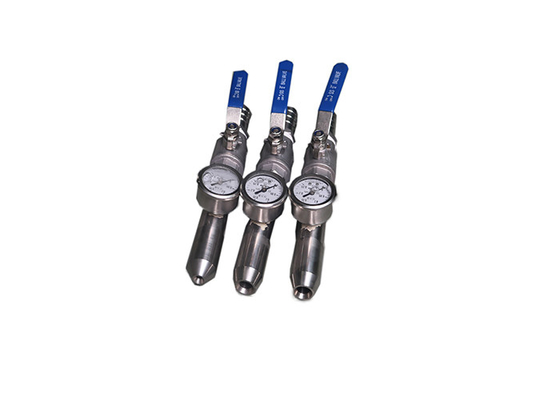

IEC 60529 Rysunek 6 Sprzęt do testowania IP Dysza strumieniowa Do IPX5 IPX6

IEC 60529 Rysunek 6 Sprzęt do testowania IP Dysza strumieniowa Do IPX5 IPX6

Standard:

IEC 60529 Stopnie ochrony zapewniane przez obudowy (kod IP), punkt 14.2.5 Test drugiej cechy numer 5 z dyszą 6,3 mm i punkt 14.2.6 Test drugiej cechy, cyfra 6 z dyszą 1 2,5 mm i liczbą 6, IEC 60598-1, punkt 9.2.6 i 9.2.7.

Próbka badana:

Komponenty elektroniczne, lampy zewnętrzne, części samochodowe itp.

Funkcja:

Rękojeść i dysza są wykonane ze stali nierdzewnej, mają dobre właściwości antykorozyjne.

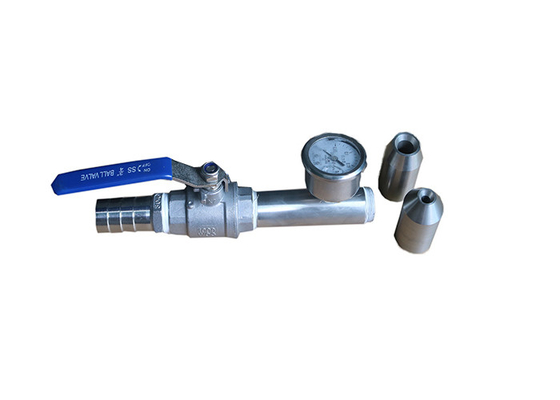

Dyszę można wymienić, aby przetestować IPX5 lub IPX6.

Może pasować do pełnego zestawu wodoodpornego systemu.

Test kondycji:

średnica wewnętrzna dyszy: 6,3 mm(IPX5) i 12,5 mm(IPX6);

- wydajność: 12,5 l / min ± 5% (IPX5) i 100 l / min ± 5% (IPX6);

- ciśnienie wody: należy dostosować, aby osiągnąć określoną wydajność;

- rdzeń strumienia zasadniczego: okrąg o średnicy około 40 mm (IPX5) i 120 mm (IPX6) w odległości 2,5 m od dyszy;

- czas trwania badania na metr kwadratowy powierzchni pomieszczenia, która może być rozpylana: 1 min;

- minimalny czas trwania testu: 3 min;

- odległość od dyszy do powierzchni obudowy: od 2,5 m do 3 m.

Parametr:
