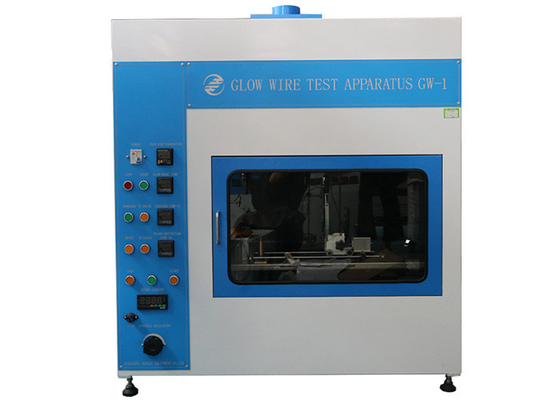

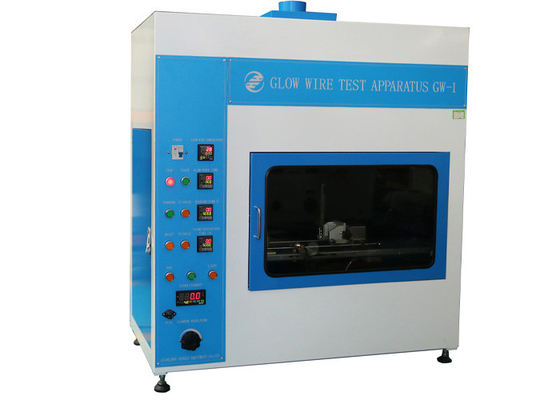

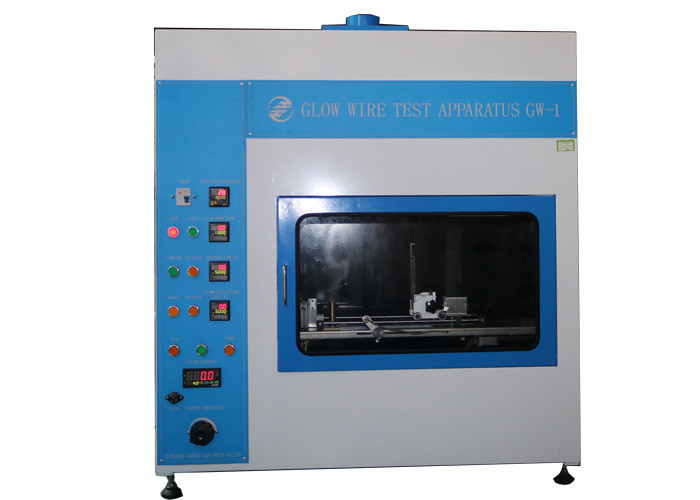

IEC60695-2-10 Sprzęt do badania palności

Świecący-tester drutu Sprzęt do testowania palności dla IEC60695-2-10 z 4 mm drutem żarowym i działaniem przycisku

Standard:

IEC60695-2-10 Testowanie zagrożenia pożarowego - Część 2-10: Metody badań oparte na rozżarzonym / gorącym drucie - Aparatura z rozżarzonym drutem i wspólna procedura testowa,

IEC60695-2-11 Testowanie zagrożenia pożarowego - Część 2-11: Metody badań oparte na rozżarzonym / gorącym drucie - Metoda badania palności rozżarzonego drutu dla produktów końcowych,

IEC60695-2-12 Testowanie zagrożenia pożarowego - Część 2-12: Metody badań oparte na rozżarzonym / gorącym drucie - Metoda badania wskaźnika palności rozżarzonego drutu (GWFI) dla materiałów,

IEC60695-2-13 Testowanie zagrożenia pożarowego - Część 2-13: Metody badań oparte na rozżarzonym / gorącym drucie - Metoda badania zapłonu rozżarzonego drutu dla materiałów.

Opis aparatu badawczego:

Drut żarowy jest wykonany z drutu niklowo-chromowego (> 77% Ni / 20 ± 1% Cr), o całkowitej średnicy 4,00 mm ± 0,07 mm (przed zginaniem).Wymiary pętli z drutu żarowego przedstawiono szczegółowo na rysunku 1.

Nowy drut żarowy należy wyżarzać łącznie przez co najmniej 10 godzin, poddając go prądowi o natężeniu co najmniej 120 A przed użyciem do uruchomienia próbnego.Całkowity czas wyżarzania można osiągnąć kumulatywnie.Aby uniknąć uszkodzenia, termopara nie powinna być instalowana podczas wyżarzania.Pod koniec wyżarzania należy sprawdzić głębokość otworu kieszeni termopary.

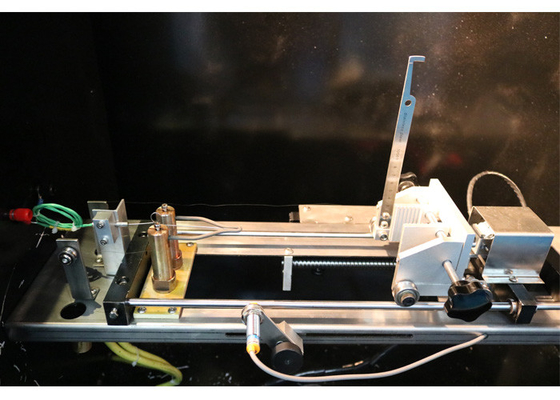

Aparatura badawcza powinna być zaprojektowana w taki sposób, aby drut żarowy był trzymany w płaszczyźnie poziomej i przykładał siłę 0,95 N ± 0,1 0 N do badanej próbki podczas przykładania drutu.Siła jest utrzymywana na poziomie tej wartości, gdy drut żarowy lub próbka do badań są przemieszczane poziomo jedna do drugiej.Penetracja końcówki drutu żarowego do i na wylot

próbka do badań powinna być ograniczona do 7 mm ± 0,5 mm.

Parametry:
