Sprzęt testowy IP IEC60529

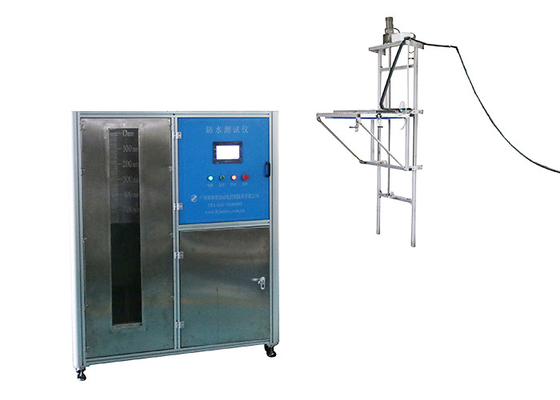

IEC60529 Sprzęt testowy IP IPX1 do IPX7 Wodoodporny system testowy typu otwartego

Standard:

Stopień ochrony IEC60529 zapewniany przez obudowy (kod IP) IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7;

DIN40050-9 Stopnie ochrony IP zapewniane przez obudowy do urządzeń elektrycznych w pojazdach drogowych do ochrony urządzeń elektrycznych wewnątrz obudowy przed wnikaniem ciał stałych stałych, w tym pyłu (ochrona przed ciałami obcymi), ochrona wyposażenia elektrycznego wewnątrz obudowa przed wnikaniem wody (ochrona przed wodą);

ISO 20653-2013 Pojazdy drogowe - Stopnie ochrony (kod IP) - Ochrona sprzętu elektrycznego przed ciałami obcymi, wodą i dostępem, rysunek 3- Układ testowy do określenia ochrony przed pionowymi kroplami wody (urządzenie kroplujące);stopnie ochrony przed wodą 1 i 2, rysunek 4 - Stanowisko testowe do określenia ochrony przed rozbryzgami wody i rozbryzgami wody (rura obrotowa);stopnie ochrony przed wodą 3, 4 i 4K, rysunek 5 - Ręczne ustawienie testowe do określenia ochrony przed rozbryzgami wody i rozpryskami wody (rura natryskowa);stopnie ochrony przed wodą 3 i 4, rysunek 6 - Dysza do określania ochrony przed wodą o dużej prędkości;stopnie ochrony przed wodą 5, 6 i 6K

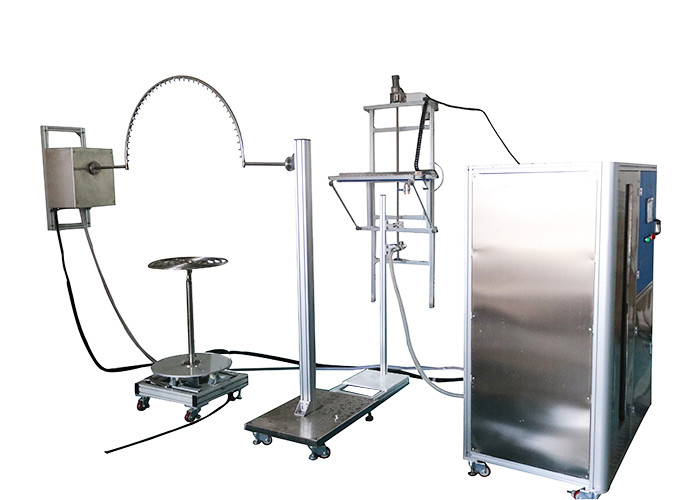

Składać się z:

1. Gramofon o średnicy 600mm;

2. Zbiornik na wodę (również do testu zanurzeniowego IPX7) i szafa sterownicza;

3. Obszar testu kroplowego 1000 * 600 mm dla testu IPX1-2;

4. Rury oscylacyjne R400mm, R600mm, R800mm do testu IPX3-4;

5. Ręczna dysza rozpylająca do testu IPX3-4;

6. Dysza strumieniowa do testu IPX5-6;

7. Stały wspornik do ręcznej dyszy natryskowej i dyszy strumieniowej.Sprzęt do testowania IP

Cały sprzęt jest w pełni zgodny z IEC 60529 (standard kodu IP) i wszystkie inne międzynarodowe standardy z podobnymi testami. Skorzystaj z poniższej tabeli, aby znaleźć produkty, które są zgodne z określonym testem kodu IP:
