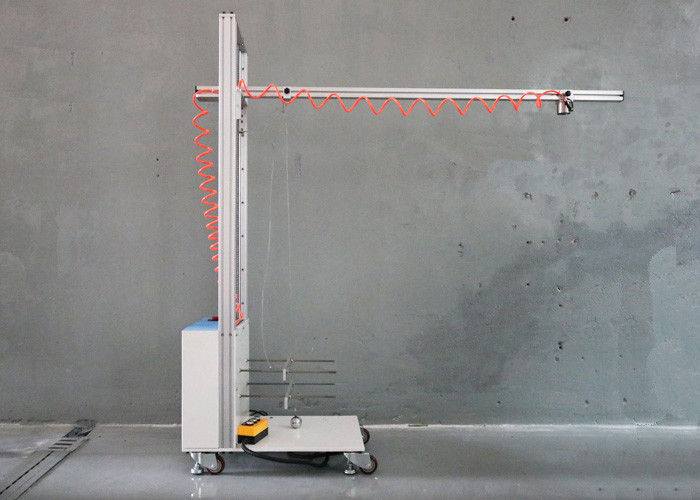

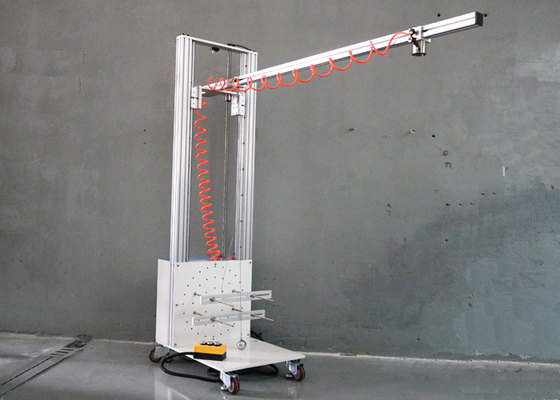

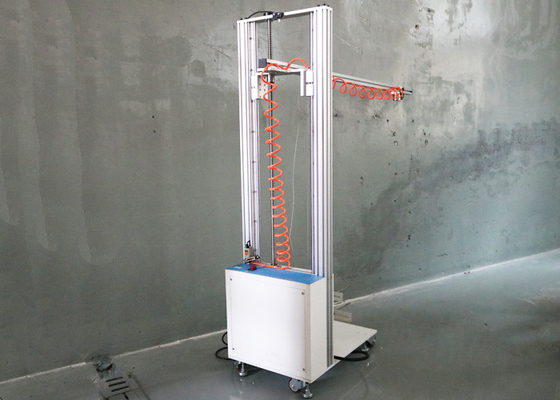

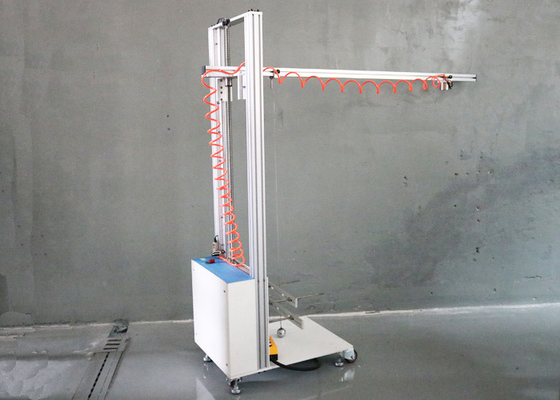

Urządzenie uderzeniowe ze stalową kulką IEC 50 mm

Sprzęt testowy IEC Stalowa kulka udarowa Stalowa kula o średnicy 50 mm

Standard:

IEC 62368-1 „Sprzęt audiowizualny, informatyczny i komunikacyjny - Część 1: Wymagania bezpieczeństwa”, punkt T.6 Badanie zderzeniowe obudowy i rysunek T.1 - Badanie uderzenia z użyciem kuli;

IEC 60598-1 „Oprawy oświetleniowe - Część 1: Ogólne wymagania i testy”, punkt 4.13.4 a);

IEC 60950-1 „Sprzęt technologii informatycznej - Bezpieczeństwo - Część 1: Wymagania ogólne”, punkt 4.2.5 Próba udarności;

IEC 60065-1 „Elektroniczne urządzenia audio, wideo i podobne - Wymagania bezpieczeństwa”, punkt 12.1.4. Próba udarności.Sprzęt testowy IEC

Standardowy opis:

Próbka składająca się z całej osłony lub jej części, reprezentująca największy niezbrojony obszar, jest podparta w swoim normalnym położeniu.Solidną, gładką stalową kulę o średnicy 50 mm ± 1 mm i masie 500 g ± 25 g używa się do wykonania następujących badań:

- na powierzchniach poziomych kula spada swobodnie z pozycji spoczynku na pionową odległość 1 300 mm ± 10 mm na próbkę (zob. Rys. T.1);i

- na powierzchniach pionowych kula jest zawieszona na sznurze i obraca się jak wahadło w celu uderzenia poziomego, spadając w pionie o 1 300 mm ± 10 mm

na próbkę (patrz Rysunek T.1).

Aby ocenić część, która działa tylko jako osłona przeciwpożarowa, test przeprowadza się jak powyżej, ale odległość w pionie wynosi 410 mm ± 10 mm.

Alternatywnie można symulować uderzenia poziome na powierzchniach pionowych lub pochyłych, montując próbkę pod kątem 90 ° do jej normalnego położenia i stosując badanie uderzenia pionowego zamiast badania wahadłowego.

Podanie:

To urządzenie nadaje się do testu udarności z upadkiem na obudowę sprzętu.

Próbka badana:

Luminarze, Urządzenia elektroniczne audio, wideo i podobne, Sprzęt informatyczny

Funkcja:

Sprzęt może przeprowadzić badanie w dwóch formach pionowego spadku i uderzenia wahadłem

Parametr:
